La vàlvula de papallona, anomenada vàlvula de papallona (vàlvula de papallona), es refereix al membre de tancament (solapa de la vàlvula o placa de papallona) per al disc, girant al voltant de l’eix de la vàlvula per aconseguir l’obertura i el tancament d’una mena de vàlvula, a la canonada s’utilitza principalment per tallar i accelerar. L’obertura de la vàlvula de papallona i el membre de tancament és una placa de papallona en forma de disc, que gira al voltant del seu propi eix al cos de la vàlvula, per tal d’aconseguir l’objectiu d’obrir i tancar o regulació. La vàlvula de papallona plena oberta al tancament complet sol ser inferior a 90 °, la vàlvula de papallona i la tija de papallona no té la capacitat d’auto-bloqueig, per tal que la posicionament de la placa de papallona s’instal·li a la reductor d’engranatges de cuc de la tija de la vàlvula. L’ús del reductor d’engranatges de cuc, no només pot fer la placa de papallona amb capacitat d’auto-bloqueig, de manera que la placa de papallona s’atura en qualsevol posició, sinó que també millori el rendiment de funcionament de la vàlvula.

Les característiques de la vàlvula de papallona especial industrial poden suportar una temperatura elevada, el rang de pressió aplicable també és més elevat, el diàmetre nominal de la vàlvula és gran, el cos de la vàlvula està fabricat en acer de carboni, l’anell de segellat de la placa de la vàlvula està format per anell metàl·lic en lloc d’anell de goma. Les grans vàlvules de papallones a alta temperatura estan fetes de placa d’acer soldades i s’utilitzen principalment per a conductes de gas de combustió de combustió mitjana d’alta temperatura i canonades de gas.

Tres dissenys tècnics bàsics de vàlvules de papallona d’alt rendiment

Les vàlvules de papallona de Storaen redefineixen el control del flux industrial mitjançant enginyeria innovadora, combinant segellat de precisió, resiliència material i accionament intel·ligent per oferir un rendiment inigualable en aplicacions diverses. Com a proveïdor líder de tipus i solucions de vàlvules de papallona, els nostres dissenys aborden els reptes crítics de fuites, desgast i eficiència operativa. A continuació, es mostra com tres tecnologies bàsiques diferencien les nostres vàlvules de papallona.

1. Sistemes de segellat excèntric per al rendiment de la baixa zero

El cor de la nostra vàlvula de papallona d’alt rendiment rau en els seus avançats dissenys excèntrics, eliminant els problemes de fuites comunes que plaguen les vàlvules tradicionals:

Geometria excèntrica doble: un eix de disc de desplaçament (1a excentricitat) i un angle del seient (2a excentricitat) creen un segell de “contacte de línia” quan es tanca, reduint la fricció un 40% en comparació amb els models concèntrics. Aquest disseny garanteix l’apagada ajustada a les bombolles per a gasos i líquids, fins i tot a altes pressions (fins a PN16.0MPa), cosa que el fa ideal per a aplicacions de vàlvules de papallona en canonades químiques i sistemes de vapor.
Innovació triple excèntrica: per a condicions extremes (450 ° C+ gas de combustió o suports abrasius), les nostres vàlvules triplicescèntriques afegeixen un tercer desplaçament (inclinació de la cara de disc), permetent segellar metall a metall sense desgast del seient. Aquesta tecnologia supera les limitacions de la vàlvula del globus en l’aïllament d’alta temperatura, garantint la fiabilitat a llarg termini en els sistemes d’escapament de la central.

2.

Enginyem els components de la vàlvula per suportar la condició de treball més dura, coincidint amb els tipus de vàlvules de papallona a les exigències específiques dels mitjans de comunicació:

Materials corporals i discos: Trieu entre el ferro colat HT300 (rendible per a aigua/gas, -10 ° C ~ 200 ° C), acer al carboni de WCB (industrial industrial de gran resistència, -29 ° C ~ 425 ° C), o 316L d’acer inoxidable (resistent a la corrosió per a productes químics, -40 ° C ~ 450 ° C). Les nostres vàlvules de papallona de 6 polzades i 4 polzades presenten costelles de disc engrossides per evitar la deformació amb una velocitat de flux elevada, superant els dissenys estàndard en un 25% en la vida del cicle.
Combinacions de segells: Els segells suaus (NBR/EPDM) ofereixen ≤0.1mm Tolerància de fuites per aigua i aigües residuals, mentre que els segells durs (acer inoxidable + grafit) manegen medis carregats de partícules sense erosió, crítica per a les plantes de purins o ciment.

3. Actuació intel·ligent per al control de precisió

Les nostres vàlvules de papallona integren mecanismes avançats per millorar l’eficiència i la seguretat operativa:

Reductors d’engranatges de cuc: estàndard a les vàlvules manuals, aquestes proporcionen una multiplicació de torsió 5: 1 i una funcionalitat d’auto-bloqueig, permetent una operació fàcil de 90 ° fins i tot per a diàmetres de 12 polzades alhora que elimina els riscos de rerefons en canonades verticals.
Disseny preparat per automatització: els actuadors pneumàtics, elèctrics o hidràulics munten directament a les brides superiors de la ISO 5211, donant suport a les posicions segures (obertes/tancades/retenció) i 4-20mA Feedback per a la integració PLC. Això fa que les nostres vàlvules siguin ideals per a processos automatitzats, reduint el temps de resposta en un 30% en comparació amb els sistemes de vàlvules del Globe Legacy.

Eleva el control del flux amb storaen

Des de la distribució de l’aigua fins als processos industrials d’alta temperatura, les nostres vàlvules de papallona proporcionen la precisió, la durabilitat i l’adaptabilitat que exigeix el vostre sistema. Amb un segellat innovador, materials premium i una actuació intel·ligent, hem transformat la vàlvula de papallona d’un simple dispositiu d’apagada en una solució de control d’alt rendiment. Exploreu les nostres vàlvules de papallona en venda avui i experimenteu la diferència que fa l’excel·lència en enginyeria, perquè en el control del flux, el rendiment és tot.

Storaen Butterfly Vàlvules: solucions personalitzades i garantia de qualitat

Storaen redefineix el control del flux industrial amb solucions de vàlvules de papallona a mida i estàndards de qualitat sense compromís, garantint que cada vàlvula compleixi les vostres exigències operatives úniques. Des de la selecció de materials fins a la certificació de rendiment, els nostres tipus de vàlvules de papallona combinen la flexibilitat d’enginyeria amb una garantia de qualitat rigorosa: és com aportem precisió per a les vostres necessitats específiques.

Personalització: dissenyat a les vostres especificacions exactes

1. Disposició i configuracions a mida
Cobrint DN40 a DN1200, els nostres models de vàlvula de papallona de 4 polzades i de vàlvula de papallona de 6 polzades (i més enllà) s’adapten a les xarxes de canonades de qualsevol escala. Mides no estàndard? Creiem diàmetres personalitzats per a instal·lacions úniques, des de sistemes compactes de climatització fins a canonades industrials massives.
Trieu entre les connexions de les hòsties, les llaunes, les brides o les soldades per combinar els estàndards ASME, DIN o JIS, que eliminen les molèsties adaptadores en projectes globals.

2. Optimització de material i segell

Materials del cos: Seleccioneu HT300 Ferro (aigua/gas), acer al carboni WCB (indústria pesada) o 316L d’acer inoxidable (resistència a la corrosió) per adaptar -se a medis de -40 ° C a 450 ° C.
Tipus de segell: segells suaus (NBR/EPDM) per a aigua/aigües residuals (fuites de ≤0,1 mm) o segells de metall dur (acer inoxidable + grafit) per a gas a alta temperatura/gas de combustió: la durabilitat de la vàlvula de globus en condicions abrasives.

3. Actuació i funcionalitat

Manual (engranatge de cuc), actuadors pneumàtics, elèctrics o hidràulics amb muntatge ISO 5211 Garantir un control precís. Afegiu mecanismes segurs de seguretat (aire-a-obert/tancament) o de 4-20mA de retroalimentació per a processos automatitzats.
Dissenys especialitzats: vàlvules criogèniques (-196 ° C), models de buit alt o configuracions segures de foc per a aplicacions de seguretat-crítica.

Qualitat sense compromís: des del disseny fins al lliurament

1. Règim de proves rigoroses

Proves hidrostàtiques: qualificació de pressió de 1,5x per a closques, 1,1x per a seients, verificant fuites zero.
Prova de cicle: 5.000 operacions de més per a segells tous, 10.000+ per a segells durs, proveïdors de durabilitat que superen les normes de la indústria.
Traaceabilitat del material: cada component inclou un certificat de molí, garantint el compliment de la resistència química i els requisits de temperatura.

2. Garantia i suport postvenda

La garantia d’un any cobreix el rendiment del segell i els defectes mecànics, amb suport tècnic 24/7 per a la instal·lació, manteniment o resolució de problemes.
Disponibilitat de peces de recanvi: lliurament ràpid de seients, discos o actuadors de reemplaçament per minimitzar el temps d’inactivitat: ideal per als clients que compren vàlvules de papallona a la venda a granel.

Per què triar Storaen per a les vàlvules de papallona personalitzada?

Expertesa de les aplicacions: si necessiteu una vàlvula de papallona concèntrica per al tractament de l’aigua o un model triple de les plantes petroquímiques, els nostres enginyers alineen tipus de vàlvules de papallona i aplicacions als vostres paràmetres exactes del procés.
Eficiència de costos totals: Les solucions personalitzades redueixen els costos de sobre-enginyeria, mentre que els dissenys duradors van reduir el manteniment en un 30% en comparació amb les vàlvules genèriques.

Eleva el sistema amb precisió a mida

No us conformeu amb la prestatgeria quan les vostres operacions demanen excel·lència. Les vàlvules de papallona personalitzades de Storaen, retrocedides per una garantia de qualitat rigorosa, destaca el rendiment, la fiabilitat i l’adaptabilitat que mereixen els vostres projectes. Exploreu les nostres vàlvules de papallona en venda avui i descobreix com l’enginyeria a mida transforma el control del flux.

Classificació per estructura Forma
(1) Vàlvula de papallona segellada central

(2) Vàlvula excèntrica de papallona segellada
(3) Vàlvula de papallona de segell doble excèntric

(4) tres vàlvules excèntriques de papallona de segell

Segons la classificació de materials de superfície de segellat
(1) Vàlvula de papallona de segell suau:
1) segellar vici per material tou no metàl·lic a composició de material tou no metàl·lic.
2) Sealing Vice de Material dur de metall a composició de material tou no metàl·lic.
(2) Vàlvula de papallona de segell dur de metall: vici de segellat per material dur de metall per a la composició de materials durs de metall.

Classificació mitjançant el formulari de segellat
(1) Vàlvula de papallona de segell forçat
1) Vàlvula de papallona de segell elàstic. Segelleu la pressió específica del seient de la vàlvula de la placa de la vàlvula Quan es tanca la vàlvula, es va generar elasticitat de seient de vàlvula o placa de vàlvula.
2) Vàlvula de papallona de segell de parell extern. La pressió de segellat es genera pel parell aplicat a l’eix de la vàlvula.
(2) Vàlvula de papallona de segell a pressió. La pressió específica del segellat és generada pel seient de la vàlvula o la placa de la vàlvula a la pressió de farciment de l’element de segellat de poppet.
(3) Vàlvula de papallona de segellat automàtic. La pressió de segellat es genera automàticament per la pressió mitjana.

Classificació mitjançant la pressió de treball
(1) Vàlvula de papallona de buit. Pressió de treball per sota de la pila estàndard de la vàlvula de papallona del calendari atmosfèric.
(2) Vàlvula de papallona de baixa pressió. Pressió nominal PN <1,6MPA Vàlvula de papallona.
(3) Vàlvula de papallona a pressió mitjana. Pressió nominal PN 2.5 – Vàlvula de papallona de 6,4MPA.
(4) Vàlvula de papallona d’alta pressió. Pressió nominal PN 10.0 – 80,0MPA Vàlvula de papallona.
(5) Vàlvula de papallona a pressió ultra alta. Pressió nominal PN> Vàlvula de papallona de 100mpa.

Classificació mitjançant la temperatura de funcionament
(1) Vàlvula de papallona d’alta temperatura. t> 450 C vàlvula de papallona
(2) Vàlvula de papallona de temperatura mitjana. 120 C(3) Vàlvula de papallona de temperatura normal. Un 40 C(4) Vàlvula de papallona de baixa temperatura. Una vàlvula de papallona de 100 (5) Vàlvula de papallona de temperatura ultra-baixa. t <una vàlvula de papallona de 100 C.

(1) Vàlvula de papallona.

La placa de papallona de la vàlvula de papallona del cul està instal·lada en la direcció del diàmetre del gasoducte. Al canal cilíndric del cos de la vàlvula de papallona, la placa de papallona en forma de disc gira al voltant de l’eix, l’angle de rotació entre 0 ° – 90 °, girat a 90 °, la vàlvula és totalment obert.

La vàlvula de papallona és d’estructura senzilla, de mida petita i de pes de pes i consta de només algunes parts. I només cal que es gira 90 °, es pot obrir i tancar ràpidament, alhora que la vàlvula té bones característiques de control de fluids. Quan la vàlvula de papallona es troba en la posició totalment oberta, el gruix de la placa de papallona és l’única resistència quan el medi flueix pel cos de la vàlvula, de manera que la caiguda de pressió generada per la vàlvula és molt petita, de manera que té bones característiques de control de flux. La vàlvula de papallona té dos tipus de segellat: segell elàstic i segell metàl·lic. Vàlvula de segell elàstica, el segell es pot fixar al cos de la vàlvula o enganxar -lo a la placa de papallona que hi ha al voltant.

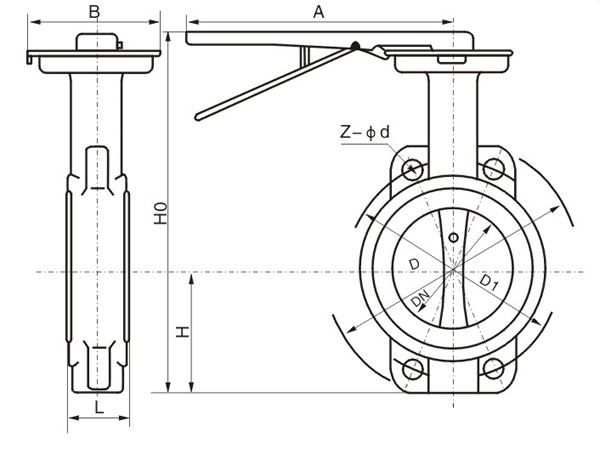

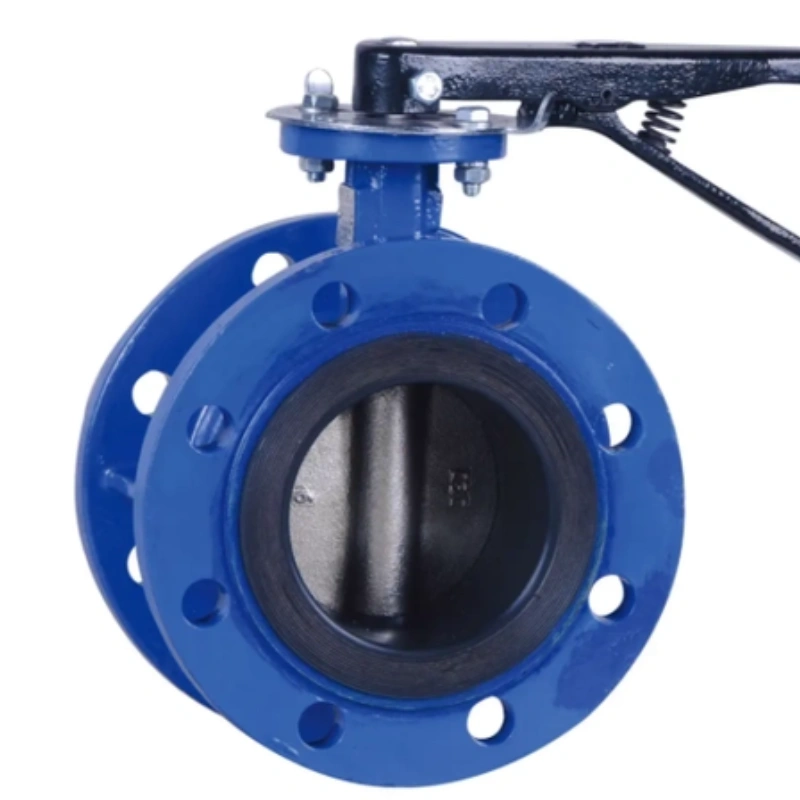

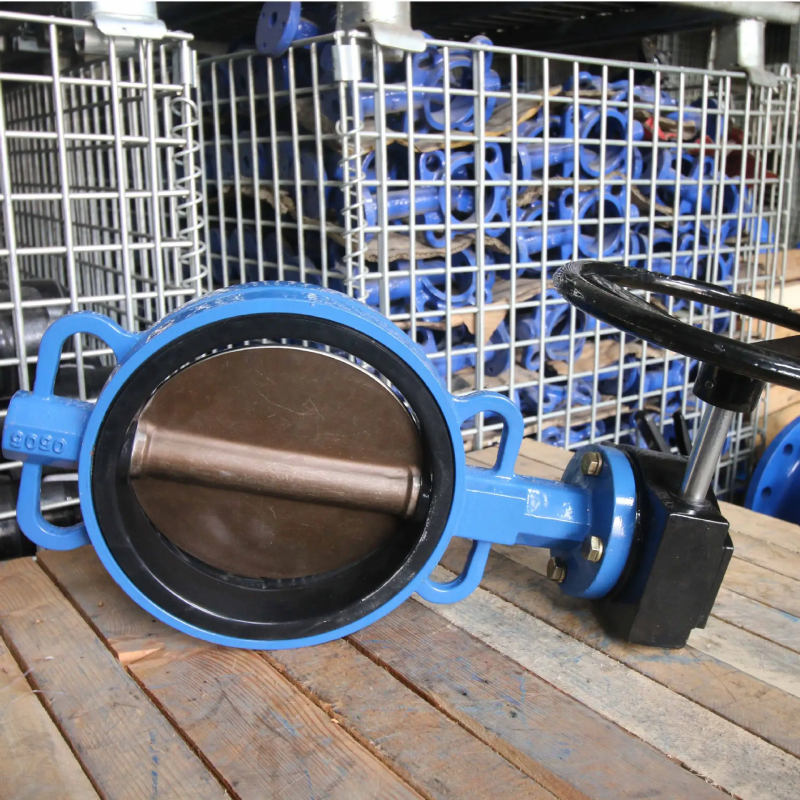

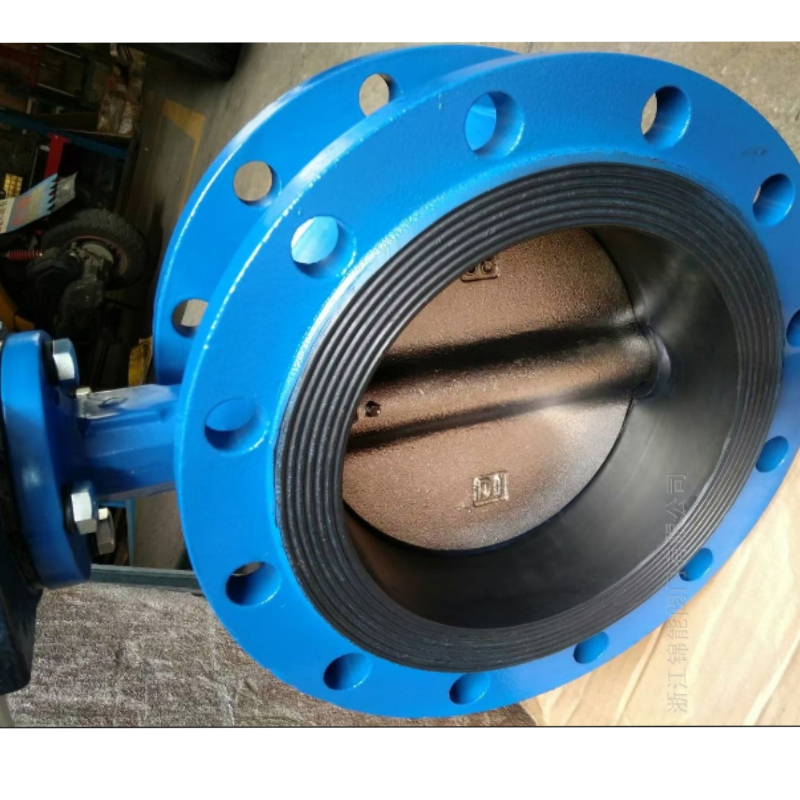

(2) Vàlvula de papallona brida.

Vàlvula de papallona brida per a l’estructura de la placa vertical, la tija de la vàlvula per a l’anell de segellat de la vàlvula de segell dur de metall integral per a la placa de grafit flexible i l’estructura composta de placa d’acer inoxidable, muntada al cos de la vàlvula, superfícies de superfície de la placa de papallona. L’anell de segellat de la vàlvula de segell suau està fabricat amb cautxú de nitril, que s’instal·la a la placa de papallona.

(3) Vàlvula de papallona de tipus LUG.

(4) Vàlvula de papallona soldada.

La vàlvula de papallona soldada és una vàlvula de papallona de tipus no tancada, àmpliament utilitzada en materials de construcció, metal·lúrgia, mineria, potència elèctrica i altres processos de producció, la temperatura mitjana ≤ 300 ℃ Pressió nominal de pipeline de 0,1MPa, que s’utilitza per connectar, obrir i tancar o ajustar la quantitat de medi.

Vàlvula de papallona de segell suau de la vàlvula principal de la forma de connexió: mm

Per a què s’utilitza una vàlvula de papallona?

Una vàlvula de papallona és un tipus de vàlvula de quarts de volta que utilitza un disc giratori per regular el flux de fluids. El seu disseny incorpora diverses característiques que el fan adequat per a aplicacions específiques en diverses indústries, com ara el subministrament d’aigua, el tractament d’aigües residuals, el processament químic i els sistemes de climatització. Comprendre les funcionalitats i els avantatges d’una vàlvula de papallona us pot ajudar a prendre decisions informades sobre el seu ús en diferents escenaris.

Un dels propòsits principals d’una vàlvula de papallona és controlar el flux de líquids i gasos. El disc dins de la vàlvula gira al voltant d’un eix central, permetent un funcionament ràpid i eficient. Aquest mecanisme de trimestre és especialment avantatjós quan es necessiten ajustaments ràpids als cabals. Per exemple, en plantes de tractament d’aigües o aplicacions industrials on el control precís és crucial, una vàlvula de papallona pot servir de solució efectiva.

A més, es reconeixen les vàlvules de papallona pel seu disseny lleuger i compacte. En comparació amb altres tipus de vàlvules, ocupen menys espai, fent -les ideals per a instal·lacions en espais ajustats o quan les consideracions de pes són crítiques. Ja sigui en canonades o zones confinades, el disseny minimalista de la vàlvula de papallona permet versatilitat sense sacrificar la funcionalitat.

Una altra aplicació significativa d’una vàlvula de papallona és l’aïllament del sistema. En tancar completament el disc, la vàlvula crea un segell estret que impedeix el flux de líquids. Això és particularment útil en escenaris de manteniment on cal aïllar seccions d’un pipeline. La capacitat de tallar de forma ràpida i fiable fa que les vàlvules de papallona siguin un component essencial en el control dels sistemes i garantir la seguretat en diversos processos industrials.

En resum, s’utilitza una vàlvula de papallona en nombroses aplicacions per regular el flux, aïllar sistemes i millorar l’eficiència operativa. El seu disseny compacte, l’operació ràpida i la fiabilitat el converteixen en una elecció popular en moltes indústries. Comprendre el que s’utilitza una vàlvula de papallona us permetrà apreciar el paper crític que té en el control i la gestió de fluids. Tant si esteu involucrats en enginyeria, manteniment o disseny industrial, tenir una comprensió sòlida de les aplicacions de vàlvules de papallona us servirà bé en els vostres esforços professionals.

Els avantatges de les vàlvules de papallona

Un dels avantatges significatius de les vàlvules de papallona és el seu disseny compacte. A diferència de les vàlvules tradicionals que solen ser voluminoses, les vàlvules de papallona consisteixen en un disc senzill muntat en un eix. Aquesta estructura racionalitzada permet instal·lar -se en espais ajustats, cosa que els converteix en una opció ideal per a projectes amb una habitació limitada per a equips. A més, la seva naturalesa lleugera redueix el pes global dels sistemes de canonades, donant lloc a una manipulació i instal·lació més fàcils.

Un altre avantatge crític de les vàlvules de papallona és la seva ràpida operació. El disseny facilita l’obertura i el tancament ràpids, amb una rotació de només 90 graus necessaris per al moviment complet. Aquesta característica és particularment valuosa en aplicacions on el control puntual del flux és primordial, com per exemple en les instal·lacions de tractament de l’aigua o les plantes de processament químic. La ràpida resposta de les vàlvules de papallones contribueix a una eficiència operativa millorada i a reduir els temps d’aturada.

A més, les vàlvules de papallona ofereixen una excel·lent regulació del flux. Quan s’obren parcialment, aquestes vàlvules poden crear una ruta de flux racionalitzada mentre controlen eficaçment els mitjans que passen. Aquesta característica és essencial en aplicacions on la gestió precisa del flux és crucial, permetent un rendiment constant del sistema.

Les vàlvules de papallona també presenten una durabilitat i unes necessitats de manteniment baixes. Construïts a partir de materials robustos com l’acer inoxidable o el PVC, són resistents a la corrosió, fent -los adequats per a diverses substàncies, incloent productes químics agressius i ambients corrosius. El seu senzill mecanisme redueix la probabilitat de fallar mecànica, minimitzant encara més els requisits de manteniment i els costos operatius.

Finalment, l’adaptabilitat de les vàlvules de papallona les fa adequades per a aplicacions diverses en diferents indústries. Des dels sistemes de climatització fins al subministrament d’aigua i el tractament d’aigües residuals, aquestes vàlvules poden manejar una àmplia gamma de líquids, millorant la seva utilitat en diversos camps.

Quina diferència hi ha entre una vàlvula de porta i una vàlvula de papallona?

Mecanisme de funcionament

La diferència principal entre les vàlvules de porta i les vàlvules de papallona rau en el seu disseny i mecanismes de funcionament. Una vàlvula de porta Utilitza un moviment lineal per aixecar o baixar una porta per controlar el flux. Aquest mecanisme és ideal per al control de l’inici, però no funciona bé en aplicacions d’acceleració. Per contra, una vàlvula de papallona inclou un disc giratori que gira al voltant d’un eix central per regular el flux. Aquest disseny permet un funcionament ràpid i és especialment eficaç en l’acceleració.

Control i eficiència del flux

Una altra distinció crítica són les característiques del flux. Les vàlvules de papallona són conegudes per la seva capacitat de proporcionar un cabal consistent amb una baixada de pressió mínima. Aquesta eficiència és molt avantatjosa en les aplicacions de gran volum i on l’espai és limitat. En canvi, les vàlvules de porta són menys eficients en l’acceleració i poden crear turbulències, donant lloc a un dèficit de rendiment en escenaris d’alt flux.

Consideracions d’espai i pes

Les vàlvules de papallona són generalment més compactes i més lleugeres que les vàlvules de la porta. Aquest disseny d’estalvi d’espai fa que les vàlvules de papallona siguin adequades per a la instal·lació en espais ajustats, on les vàlvules de porta tradicionals poden resultar molestes. El pes reduït de les vàlvules de papallona simplifica la manipulació durant la instal·lació i el manteniment.

Idoneïtat de l’aplicació

Els dos tipus de vàlvules tenen aplicacions específiques on sobresurten. Les vàlvules de porta s’utilitzen normalment en aplicacions que requereixen pèrdua de pressió mínima i on l’aïllament complet és primordial. Per contra, les vàlvules de papallona s’afavoreixen en sistemes que requereixen un funcionament ràpid i ajustaments freqüents de flux, cosa que les fa ideals per a sistemes d’HVAC, distribució d’aigua i tractament d’aigües residuals.

Quins són els tres tipus de vàlvules de papallona?

1. Vàlvules de papallona concèntrica

Les vàlvules de papallones concèntriques es caracteritzen pel seu disseny senzill, on el disc s’alinea excèntricament amb el cos de la vàlvula. En aquesta configuració, el disc gira al voltant d’un eix que es troba paral·lel al flux de fluid. Les vàlvules de papallones concèntriques s’utilitzen principalment en aplicacions de baixa pressió, cosa que les fa ideals per al tractament d’aigua i aigües residuals. El seu disseny senzill permet un control de flux eficient i una caiguda de pressió mínima, cosa que garanteix un rendiment òptim en diversos paràmetres.

2. Vàlvules excèntriques de papallona

Les vàlvules de papallona excèntriques, també conegudes com a vàlvules de papallona d’alt rendiment, presenten un disseny únic que permet que el disc es compensi del seient de la vàlvula. Aquest disseny millora les capacitats de segellat i redueix el desgast dels components de la vàlvula. Les vàlvules de papallones excèntriques són adequades per a aplicacions més exigents, incloses les que inclouen pressions i temperatures més altes. Excel·len en serveis com la manipulació de purins, fluids corrosius i altres mitjans de comunicació desafiants, garantint una operació i fiabilitat de llarga durada.

3 Vàlvules de papallona excèntrica doble

Les vàlvules de papallona excèntrica doble o les vàlvules de papallona de triple desplaçament, fan un pas més el disseny de vàlvules excèntriques. Amb dues compensacions, una per a la rotació del disc i una altra per a la superfície de segellat, aquestes vàlvules ofereixen un rendiment millorat, especialment en condicions exigents. El doble disseny excèntric produeix una menor fricció entre el disc i el seient, permetent un segell ajustat sense el desgast associat als dissenys de vàlvules tradicionals. Són l’elecció ideal per a aplicacions d’alta pressió i d’alta temperatura i troben freqüentment l’ús en indústries com el petroli i el gas, la generació d’energia i els productes farmacèutics.
