Taula de soldadura 3D

Lloc d’origen ： Hebei

Garantia ： 1 any

Suport personalitzat ： OEM, ODM

Nom de marca ： storan

Número de model ： 2005

Nom del producte ： 3D Material de la plataforma de soldadura flexible

Material ： Ferro colat/acer

Aplicació ： Indústria

Tolerància de la mida dels porus ： ± 0,05 mm

Tractament superficial T ： Nitriding superficial

Plana ： 0,02 mm/1000mm

Rugositat ： RA1.6-RA3.2

Procés ： Mecanatge CNC

Tipus ： Premsa de modelat

Certificat ： ISO9001: 2008

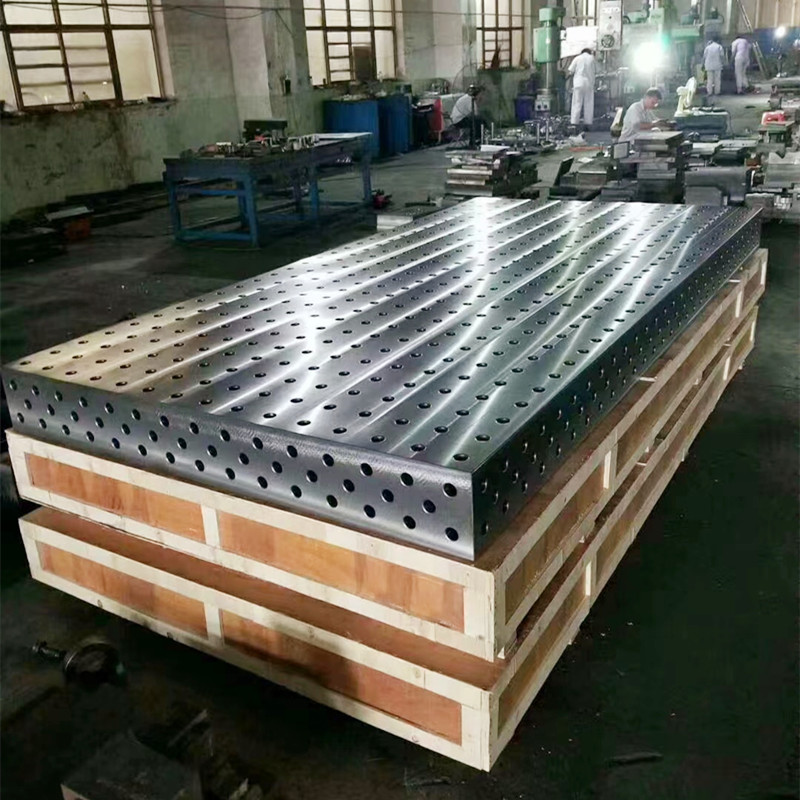

Detalls de l’embalatge ： Taula de soldadura 3D Caixa de contraplacat amb accessoris OEM HT300 Acabat d’òxid negre 3D Taula de soldadura flexible

Unitats de venda ： Element únic

Mida del paquet únic ： 100x100x20 cm

Pes brut únic ： 5000 kg

Temps de conducció

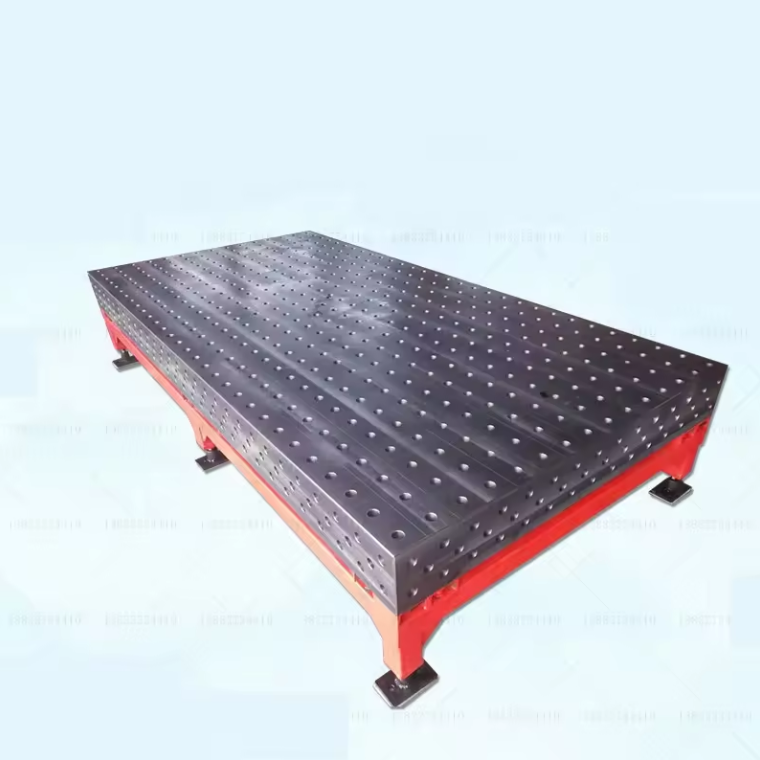

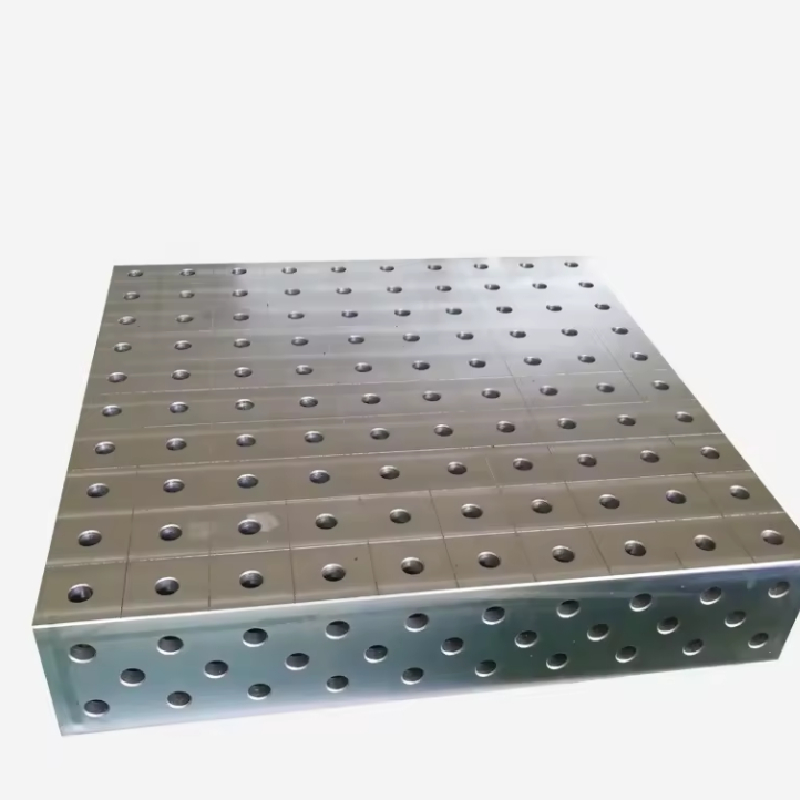

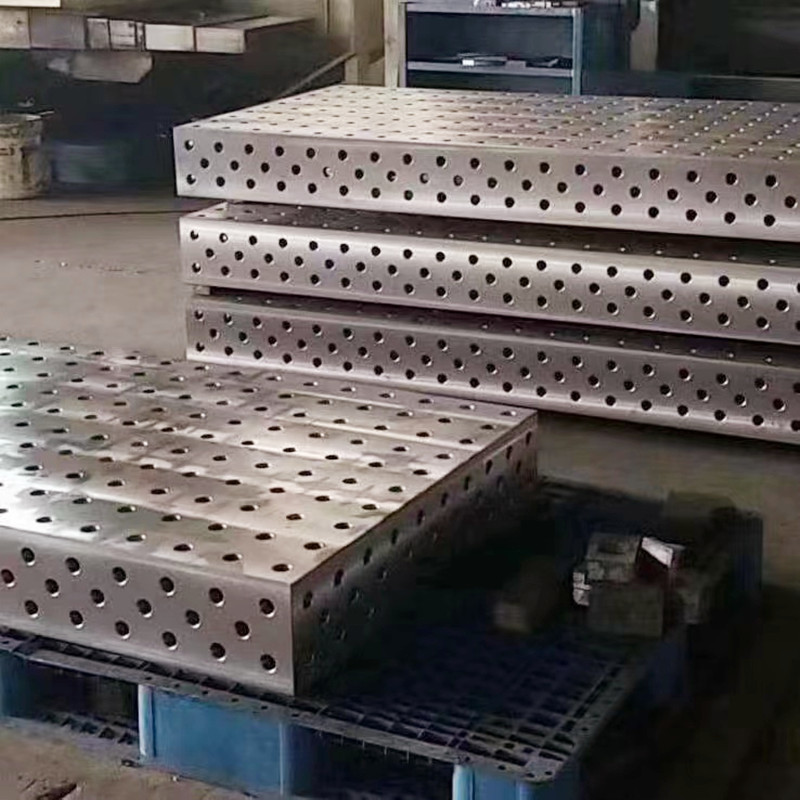

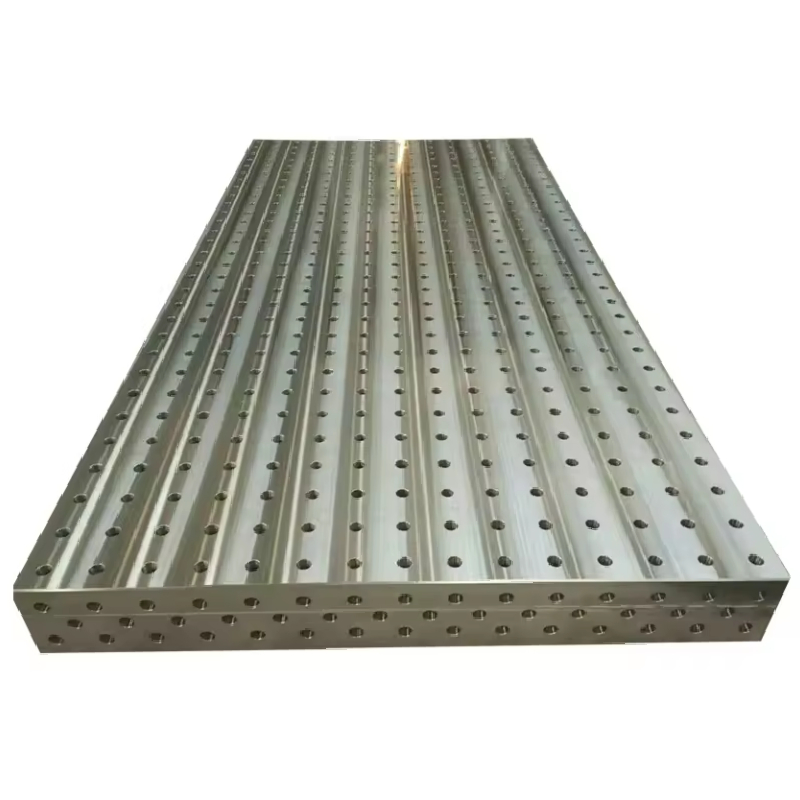

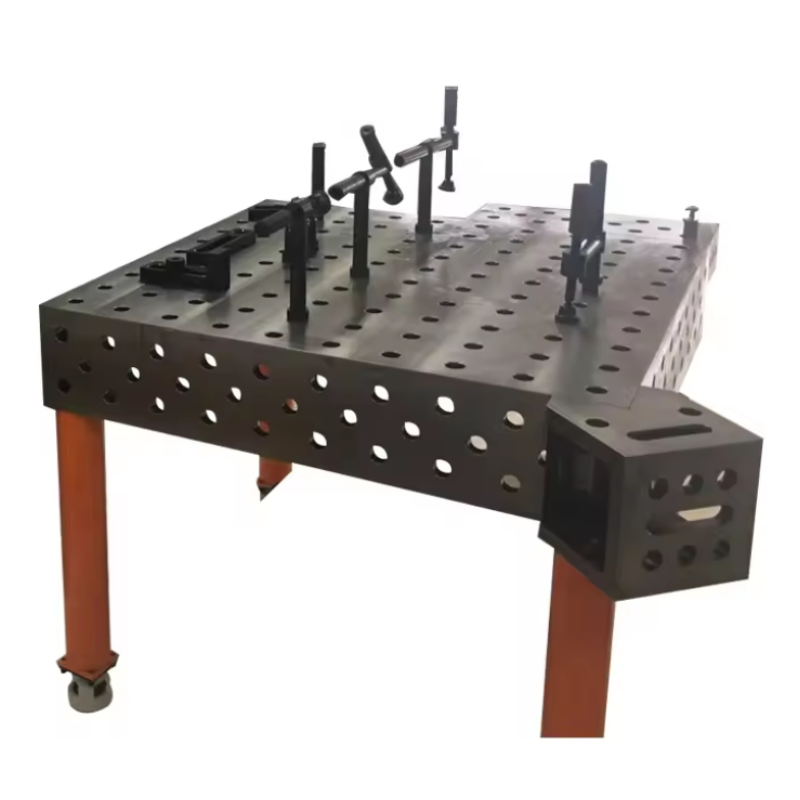

Taula de soldadura 3D

La plataforma de soldadura 3D és una plataforma de soldadura avançada, la plataforma

i quatre costats es distribueixen amb forats de 28, utilitzats per coordinar -se amb

el dispositiu flexible 3D, per aconseguir un posicionament i subjecció ràpida de la peça

Cal soldar -se. Els avantatges d’una plataforma de soldadura 3D són l’alta eficiència,

Alta precisió i baix cost. Un conjunt de sistemes d’eines de soldadura 3D poden bàsicament

Satisfeu totes les parts de soldadura del client.

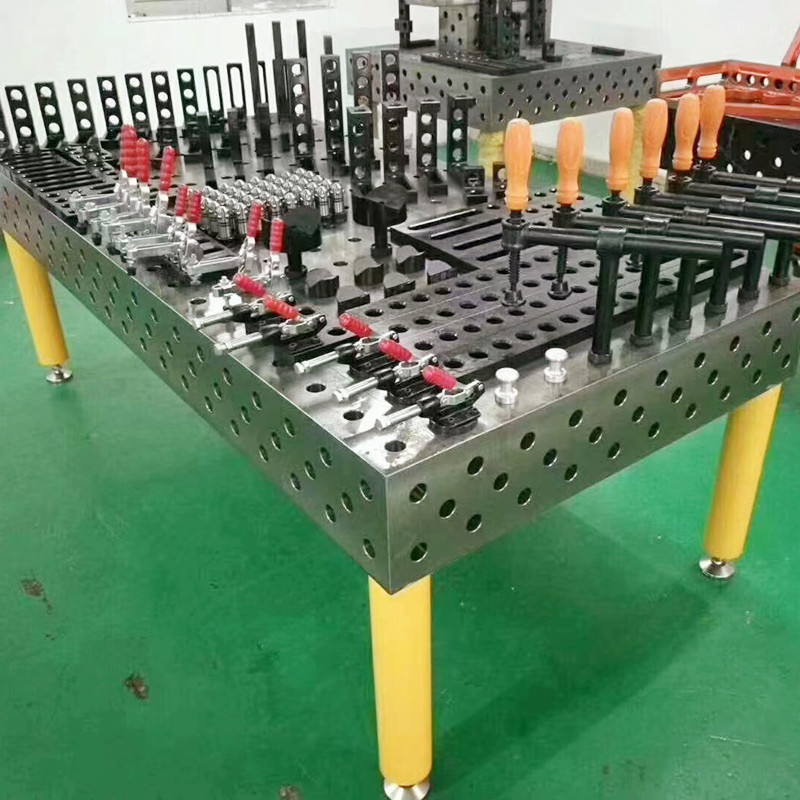

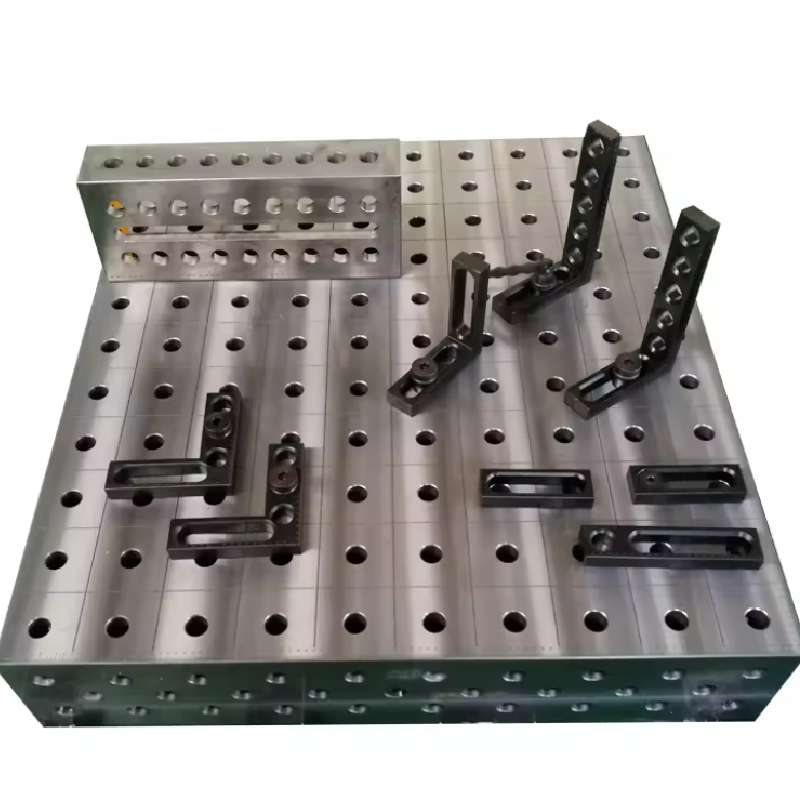

Els components es poden equipar després de seleccionar el següent:

1, Eines per donar suport: funda de cub en forma d’U, caixa de cub en forma de L, suport d’angle i calibre d’angle

2, parts de recanvi per localitzar:

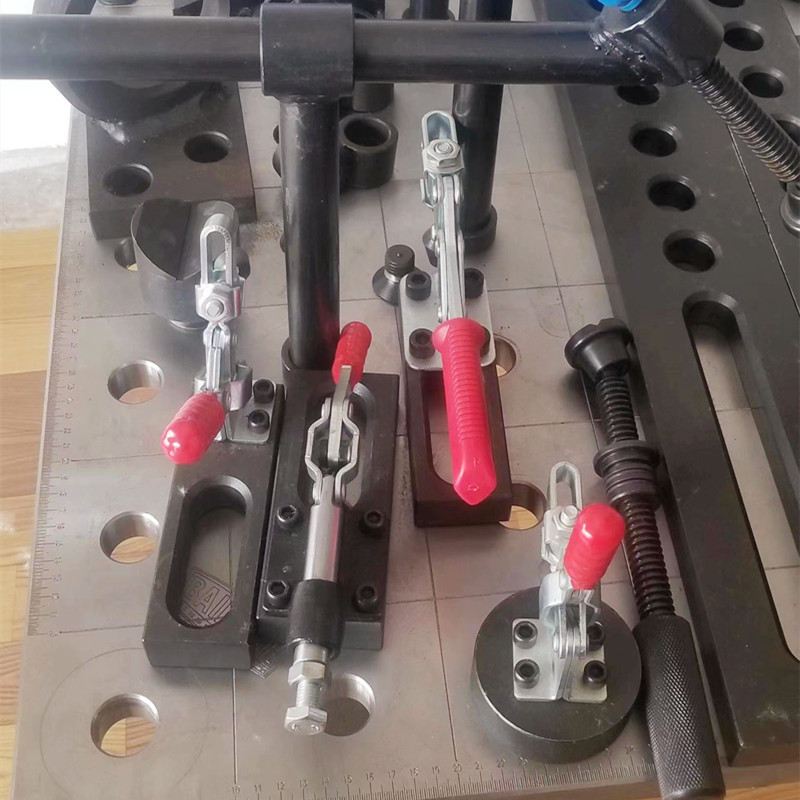

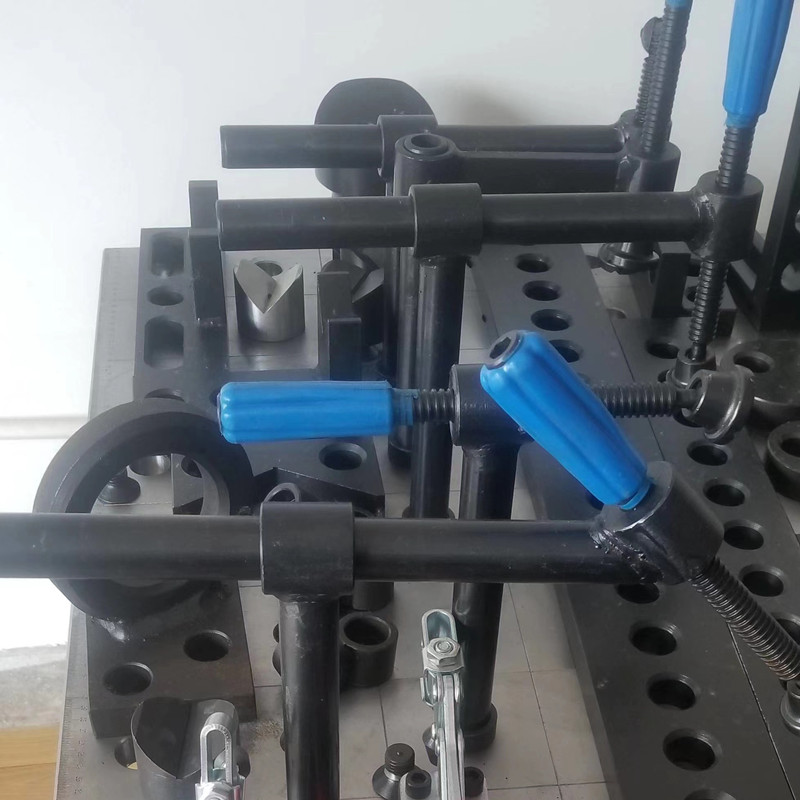

3, Eines per a la fixació i la fixació

4, peces de recanvi per bloquejar la peça de treball

5, Eines auxiliars

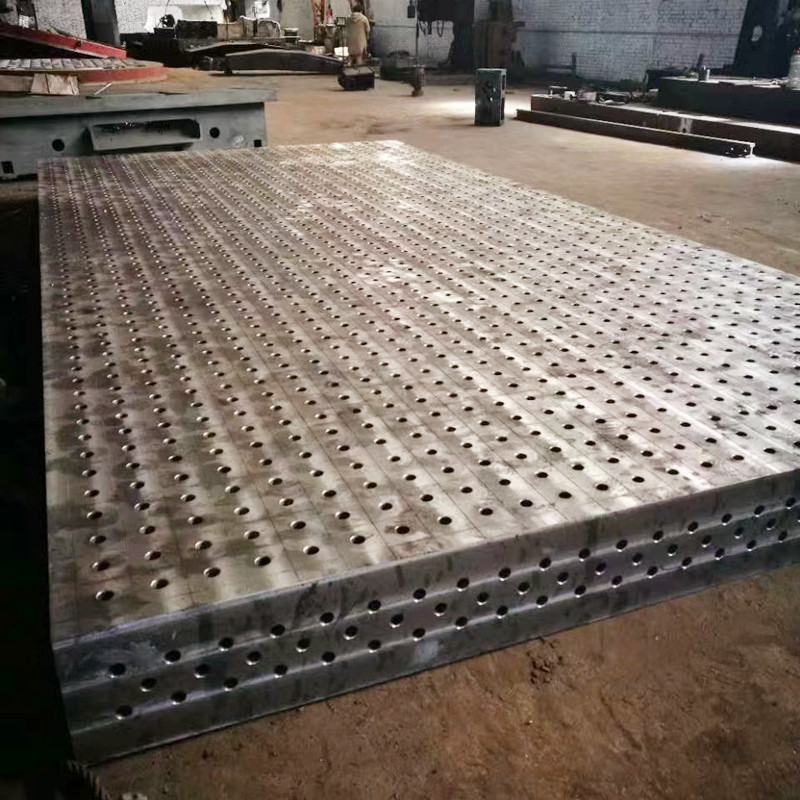

Taula de soldadura 3D 1.2×2.4 1×2 1.5×3 2x4m tenen a la taula de ferro de fosa i a la taula del dispositiu

• - Dimensions:1000X1000mm-2000X4000mm
• - Es poden instal·lar cinc superfícies de treball. També es pot ampliar mitjançant qualsevol de les seves cinc superfícies de treball.
• - El seu material es divideix en: Taules de soldadura d’acer (Q345) i taules de soldadura de fosa (HT300).

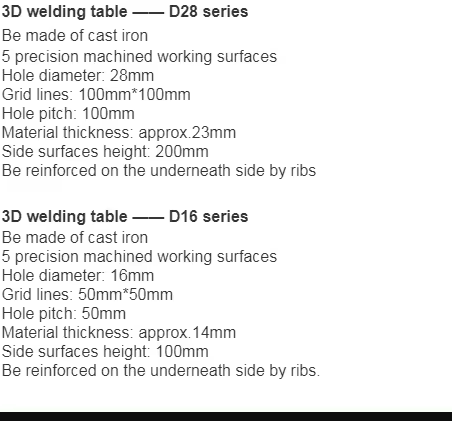

• - El seu diàmetre del forat es divideix en: Sèrie D28 i Sèrie D16.
• - Grid en diagonal: D28 és de 100*100mm; D16 és de 50*50mm.

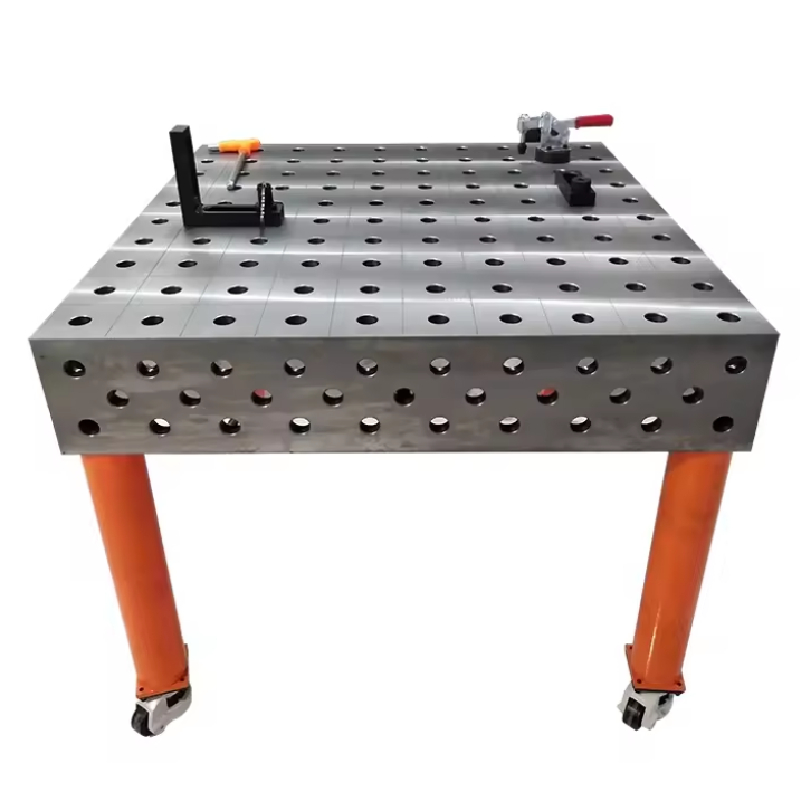

Suport: Les cames, el marc d’acer i la caixa d’elevació hidràulica, segons el requisit.

La plataforma de soldadura 3D és un dispositiu universal dissenyat específicament per a la fabricació de productes soldadors; S’utilitza per a la comoditat de soldadura, la flexibilitat i molts diferents dels mètodes de soldadura tradicionals.

Equips de procés de soldadura flexibles de la combinació de sistemes de forats tridimensionals.

Tres dimensions: Representar tres direccions. Generalment, els accessoris són longitudinals i transversals sense direccions verticals. La plataforma té dues direccions i les quatre vores es poden utilitzar per a la instal·lació vertical, aconseguint una combinació tridimensional.

Sistema del forat: La característica principal d’aquest dispositiu és que des de la plataforma fins als accessoris, hi ha forats estàndard sense fils tradicionals ni ranures T. Combinat amb pins de bloqueig ràpid, es pot fer un muntatge més ràpid i convenient i es pot aconseguir un posicionament.

Combinació: Com que tots els fitxers adjunts estan pre-elaborats, es poden combinar i ajustar segons les necessitats del producte.

Flexibilitat: Amb les funcions esmentades anteriorment, tot el conjunt d’equips pot canviar segons els canvis del producte. Un conjunt d’aparells pot satisfer les necessitats de diversos productes o desenes de productes, accelerant molt el procés de recerca i desenvolupament de productes i producció d’assaigs, estalviant molta mà d’obra, recursos materials i recursos financers (productes respectuosos amb el medi ambient i baixos en carboni).

Soldadura: Aquest producte és un dispositiu universal dissenyat específicament per a la fabricació de productes soldadors; S’utilitza per a la comoditat de soldadura, la flexibilitat i molts diferents dels mètodes de soldadura tradicionals.

Els requisits bàsics per a l’imprimació anti-rust en una plataforma de soldadura 3D són: una bona adhesió a la superfície de la fosa, un bon rendiment anti-rust, una bona adhesió a la capa superior de pintura i una fàcil construcció i emmagatzematge.

Funcions principals a buscar en una taula de soldadura 3D

Quan seleccioneu una taula de soldadura 3D, és fonamental considerar diverses funcions que milloren significativament la productivitat i la precisió en els vostres projectes de soldadura. Una taula de soldadura 3D d’alta qualitat pot marcar la diferència per aconseguir resultats òptims. Aquí teniu les principals funcions que cal buscar:

1. Construcció robusta: una robusta taula de soldadura 3D ha de ser de materials de gran grau capaços de suportar càrregues pesades i els rigors dels processos de soldadura. Busqueu taules construïdes a partir d’acer durador o de fosa, garantint la longevitat i l’estabilitat.

2. Modularitat: la possibilitat de personalitzar i ajustar la configuració és crucial. Una taula de soldadura 3D modular permet la integració de diversos complements i accessoris, que us permet adaptar el vostre espai de treball per adaptar-se a projectes específics, ja sigui dissenys complexos a petita escala o conjunts grans.

3. Mecanització de precisió: Per aconseguir la màxima precisió, les superfícies i les ranures de la taula de soldadura 3D s’han de mecanitzar amb precisió. Busqueu taules que ofereixin un patró de quadrícula amb forats i ranures espaiats amb precisió, que facilitin la subjecció i el posicionament segurs de les peces de treball.

4. Opcions versàtils de subjecció: les solucions efectives de subjecció són vitals per assegurar l’estabilitat durant el procés de soldadura. Una taula de soldadura 3D de qualitat ha de proporcionar una gran varietat de punts de muntatge i pinces, permetent configuracions flexibles i manteniment de seguretat en diferents formes i mides de materials.

5. Compatibilitat amb accessoris: assegureu -vos que la taula de soldadura 3D que trieu és compatible amb diversos sistemes d’ajust. Aquesta compatibilitat millorarà la vostra capacitat per crear configuracions personalitzades de manera ràpida i eficaç, estalviant -vos temps i augmentant la productivitat.

6. Tractament superficial: una superfície que resisteix la contaminació i el desgast és vital en un entorn de soldadura. Busqueu taules amb recobriments o acabats anti-espatlla que ajudin a mantenir una superfície de treball neta i allargar la vida de la taula.

Beneficis d’utilitzar una taula de soldadura 3D per a treballs de precisió

En el món de la fabricació metàl·lica, aconseguir precisió i precisió és primordial per a projectes amb èxit. Una de les eines més efectives disponibles per als soldadors és la taula de soldadura 3D de precisió. Aquest equip essencial no només millora la productivitat, sinó que també millora significativament la qualitat del treball acabat.

Una taula de soldadura 3D de precisió està dissenyada amb un marc robust que permet configurar configuracions personalitzades adaptades als requisits específics de cada projecte. La superfície està generalment feta de materials de gran qualitat, garantint la durabilitat i l’estabilitat durant les operacions de soldadura. Aquesta estabilitat pot evitar que es treballin les parts metàl·liques de les parts metàl·liques, cosa que és crucial per mantenir uns estàndards de precisió alts.

Un altre avantatge significatiu d’utilitzar una taula de soldadura 3D de precisió són els Jigs i els accessoris avançats que pot acollir. Moltes d’aquestes taules inclouen T-Slots o forats que permeten als soldadors eliminar els components de forma segura. Aquesta característica és essencial per a projectes multidimensionals, on el manteniment de la configuració correcta és vital. Com a resultat, es redueix molt el risc de desalineació i errors, permetent soldadures netes i precises.

A més, l’ús d’una taula de soldadura 3D de precisió pot racionalitzar el flux de treball i reduir el temps dedicat a cada projecte. En proporcionar un espai de treball designat organitzat i eficient, els soldadors poden centrar -se més en els aspectes creatius i tècnics del seu treball en lloc de la configuració. Aquesta eficiència augmentada comporta nivells de productivitat més elevats i, en definitiva, una millor rendibilitat per a les empreses.

En conclusió, invertir en una taula de soldadura 3D de precisió és un canviador de jocs per a qualsevol soldador professional que vulgui millorar el seu ofici. Amb la seva capacitat per proporcionar estabilitat, personalització i eficiència, és una eina inestimable que admet un treball de soldadura de gran qualitat i precisió. Tant si sou un expert experimentat com un novell en el camp de soldadura, l’ús d’una taula de soldadura 3D de precisió elevarà sens dubte els vostres projectes al següent nivell.

Funcions bàsiques i valor de l’aplicació industrial de les taules de soldadura 3D

Les taules de soldadura 3D de Storaen redefineixen la precisió i l’eficiència en la fabricació de soldadura industrial, que serveixen com a plataformes modulars versàtils dissenyades per racionalitzar el posicionament de la peça, la integració d’aparells i les operacions de soldadura multi-eix. Com a proveïdor líder de taules de fabricació de soldadura, oferim solucions que combinen una alta rigidesa, configuracions personalitzables i una precisió repetible, essencial per als entorns de fabricació moderns que exigeixen resultats de soldadura per defecte zero.

Posicionament de precisió al nucli

Al cor del nostre disseny de taula de soldadura 3D hi ha una graella de cinc cares de forats amb precisió (sèries D28 o D16), que permet un enganxament perfecte de pinces, angles i accessoris a la superfície superior i els quatre panells laterals. Aquest sistema de quadrícules (espai de 100x100mm o 50x50mm) garanteix una precisió posicional dins de ± 0,05 mm, eliminant la intuïció en alinear components complexos com ara marcs de xassís d’automoció, claudàtors aeroespacials o peces de maquinària pesada. El resultat? Una configuració de soldadura repetible que redueix els ajustaments d’assaig i d’error en un 60%, crítica per a la producció massiva on la consistència no és negociable.

Flexibilitat modular per a diverses necessitats de fabricació

Les nostres taules de soldadura prosperen en l’adaptabilitat:

Integració multi-plataforma: les mides estàndard (1000x1000mm a 2000x4000mm) es poden agrupar mitjançant pins de bloqueig ràpid, creant superfícies de treball esteses per a projectes sobredimensionats, ideals per a la construcció naval o muntatge d’equips agrícoles.
Canvis de dispositius sense eines: compatible amb una àmplia gamma d’accessoris de soldadura (blocs U, ranures T, pinces magnètiques), la taula permet una ràpida reconfiguració entre diferents treballs, tallant el temps de configuració del dispositiu en un 50% en comparació amb les taules tradicionals de posició fixa.

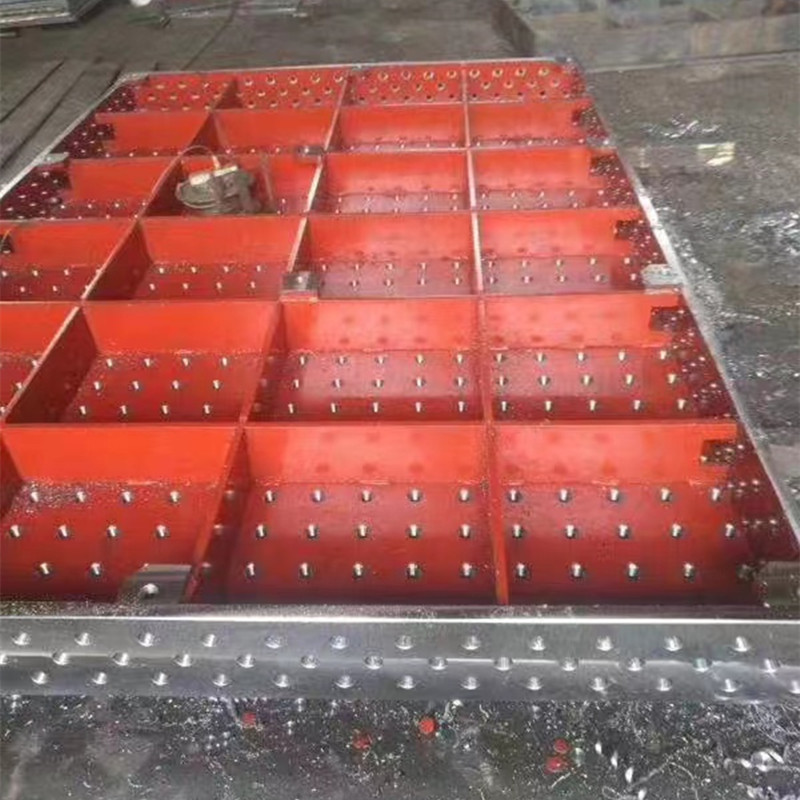

Capacitat de càrrega pesada: construïda a partir de ferro colat HT300 o acer Q345 amb subestructura de costelles, aquestes taules resisteixen a càrregues estàtiques de fins a 2700kg, donant suport fins i tot als components industrials més grans sense desviament, una necessitat per a la soldadura de braços excavadores o la fabricació d’estructura de grues.

Aplicacions industrials: on la precisió compleix la productivitat

Fabricació d’automòbils

Utilitzeu com a taula de fabricació de soldadura per muntar marcs del cos del cotxe, garantint que les soldadures puntuals s’alinein dins de ± 0,1 mm per complir els estàndards de qualitat de l’OEM. L’opció de recobriment anti-Spater protegeix la superfície de les deixalles de soldadura, ampliant la vida útil en línies de producció d’alt volum.

Aeroespacial i defensa

Estructura per fabricar estructures d’alumnes d’alumini lleuger (per exemple, muntatges del motor d’avions), on l’estabilitat tèrmica de la taula (una expansió mínima en calor de soldadura) i la planitud (0,02 mm/1000mm) impedeixen desviació dimensional que pugui comprometre la seguretat del vol.

Maquinària i equipament pesat

La solució ideal per a marcs de bulldozer de soldadura o carcasses de bombes industrials, gràcies a la seva robusta construcció i disseny modular que acull les peces de forma estranya a través d’instal·lacions personalitzades.

Per què les taules de soldadura 3D de Storaen condueixen al camí

Més enllà de les funcions bàsiques, les nostres taules tenen característiques:

Excel·lència en acabats superficials: una superfície terrestre (RA1.6-RA3.2) garanteix un moviment suau i un alineament precís, mentre que el tractament opcional de nitriu millora la resistència al desgast en entorns de soldadura abrasius.
Compliment estàndard global: certificat a ISO 9001 i JB/T7974-99, les nostres taules de soldadura 3D compleixen les exigències rigoroses dels estàndards internacionals de fabricació, proporcionant tranquil·litat en els projectes transfronterers.

Eleva el teu procés de soldadura amb storaen

Tant si necessiteu una taula de FAB de soldadura compacta per a prototipat o una taula de soldadura 3D a gran escala per a la producció massiva, les solucions de Storaen proporcionen la precisió, la durabilitat i la flexibilitat necessària per mantenir-se en la fabricació moderna. Minimitzant el temps de configuració, maximitzant la compatibilitat del dispositiu i garantint una precisió repetible, les nostres taules transformen la soldadura d’un procés manual propens d’error en un flux de treball automatitzat i racionalitzat, que potencia el vostre equip per construir millor, més ràpid i amb confiança inigualable.

Sistemes d’accessoris i solucions personalitzades per a taules de soldadura 3D

Les taules de soldadura 3D de Storaen es complementen amb un sistema accessori complet i solucions personalitzades a mida, dissenyades per maximitzar la versatilitat, la precisió i l’adaptabilitat per a totes les necessitats de fabricació de soldadura. Tant si necessiteu components estàndard per a una configuració ràpida o modificacions a mida per a projectes únics, les nostres ofertes transformen la vostra taula de fabricació de soldadura en una estació de treball altament especialitzada, dissenyada per satisfer les exigències exigents de la fabricació moderna.

Ecosistema accessori modular per a la integració perfecta

Els nostres accessoris de plug-and-play milloren la funcionalitat de la taula FAB de soldadura, permetent canvis de configuració ràpids i flux de treball optimitzat:

Eines de suport i anivellament: les potes d’acer ajustables amb pastilles anti-vibracions asseguren que la configuració estable en terres de botiga desigual, mentre que els sistemes d’elevació hidràulics (rang d’alçada de 100 a 500 mm) permeten un posicionament ergonòmic per a soldadures de sobrecàrrega o de difícil accés.
Solucions d’entrenament i subjecció: una gamma de pinces magnètiques, pinces de commutació i blocs U (compatibles amb sistemes de forat D28/D16) Secure peces de totes les formes i mides, amb mecanismes d’alliberament ràpid que redueixen el temps d’instal·lació del dispositiu en un 40%. Els claudàtors inclinats (0–90 ° ajustables) i els quadrats de precisió ajuden a l’alineació de diversos eixos, crítics per a conjunts complexos com els braços robòtics o els dipòsits aeroespacials.
Seguretat i protecció addicionals: recobriments anti-espatllats (aplicats a superfícies de taula) i guàrdies de splash desmuntables minimitzen l’acumulació de deixalles, mentre que les estores resistents a la calor protegeixen el sistema de xarxa de l’exposició prolongada a arcs de soldadura, que exposen la vida útil de la taula en entorns de fabricació d’alta intensitat.

Solucions personalitzades: dissenyades a la vostra visió

Dimensions i configuracions a mida

Més enllà de les mides estàndard (1000x1000mm a 2000x4000mm), dissenyem taules de soldadura 3D en longituds personalitzades, amplades i altures, incloses plataformes sobredimensionades (fins a 5000x3000mm) per a projectes a escala industrial. Les formes no rectangulars (circulars, en forma de L) i zones de muntatge empotrades acullen maquinària especialitzada o robots de soldadura automatitzats, garantint una integració perfecta a la vostra línia de producció.

Característiques de precisió amb precisió

Personalització del sistema de forats: ajust de l’espai de forats (per exemple, 75x75mm per a les quadrícules híbrides) o especifiqueu els tipus de fil mètric/imperial (M12, ½ "-13 UNC) per combinar els accessoris existents, eliminant la necessitat de plaques d’adaptador.
Tractaments de superfície: Trieu entre els acabats de terra (RA1.6 per a ús estàndard) o superfícies super acabades (RA0.8 per alineació de qualitat de metrologia), amb nitridia opcional (HV900+) per millorar la duresa i resistir el desgast abrasiu en aplicacions pesades.

Modificacions específiques de la indústria

Automoció: T-Slots integrades per a l’alineació de la cinta transportadora, ideal per a cèl·lules de soldadura de peces de cotxe d’alta velocitat.
Aeroespacial: insercions d’acer inoxidable no magnètiques per evitar interferències amb equips sensibles NDT (proves no destructives) durant la soldadura d’alumini d’alumini.
Marí: a la part inferior recoberta de epoxi per a la resistència a la corrosió en ambients d’aigua salada, combinats amb claudàtors de cantonada reforçada per a la fabricació de components de la plataforma fora del mar.

Ràpid i suport global

Accessoris d’estoc: la majoria de les pinces, les cames i les eines d’anivellament s’envien en 24 hores, garantint un temps d’inactivitat mínim per als ajustaments de la línia de producció.
Temps de plom personalitzats: les taules personalitzades estàndard (dissenys no complexos) es lliuren en 15-20 dies, amb un suport dedicat a l’enginyeria a perfeccionar dibuixos i seleccions de materials (per exemple, acer inoxidable per a aplicacions de qualitat alimentària).
Qualitat certificada: totes les taules de soldadura 3D personalitzades sofreixen proves rigoroses de plana (0,02 mm/1000mm) i validació de càrrega, acompanyades d’informes de calibració compatibles amb l’ISO 9001 per al control de qualitat traçable.

Desbloquejar tot el potencial de la vostra taula de soldadura

Amb els sistemes d’accessoris i solucions personalitzades de Storaen, la vostra taula de fabricació de soldadura esdevé més que un banc de treball: és una plataforma escalable per a la innovació. Tant si necessiteu components fora de la plataforma per obtenir guanys de productivitat immediats com una taula de soldadura 3D totalment personalitzada per a un projecte innovador, el nostre equip combina experiència en enginyeria amb agilitat de fabricació per oferir solucions que coincideixin amb la vostra visió. Eleveu les vostres operacions de soldadura amb accessoris que s’adapten i les personalitzacions que es transformen, perquè en la fabricació, la precisió és tot i una mida no s’adapta mai a tots.

La imprimació anti-rust utilitzada habitualment és la pintura de greix. Pintura de resina natural. Pintura d’asfalt. Pintura fosfatant, etc. El seu rendiment i la seva gamma d’aplicacions varien. S’ha netejat la placa plana soldada. Després de passar la inspecció. Normalment, la pintura anti -rovell s’aplica a superfícies no maquinades o a totes les superfícies. Quan s’aplica, s’ha d’entendre amb cura que en la selecció i la producció de plaques planes de soldadura, el procés de pintura manual és generalment senzill. Econòmicament convenient i adequat per a la producció de colades.

1. L’entorn de treball de la plataforma de soldadura. L’entorn de treball adequat per a diverses pintures anti-rust varia. Per tant, a l’hora d’escollir, s’ha d’entendre l’entorn de treball de la placa plana soldada.
2.  No cal que es coincideixi amb la imprimació i la capa superior. Soldadura de plaques planes, a més de la imprimació. I cal pintar -la a la part superior. La majoria de les taules s’apliquen després del processament mecànic, de manera que s’ha de tenir en compte l’adhesió entre l’imprimació i la capa superior. Generalment, es combinen els primers i els abrics de taps preparats amb materials de pintura similars. Els primers i els taps preparats amb diferents tipus de pintures poden no ser compatibles a causa de la seva forta adhesió. No es poden vincular bé entre ells. Per tant, cal comprendre el rendiment de la pintura.
3. El mètode de construcció de la imprimació anti-rust. Cada imprimació anti-rovell té el seu propi mètode de construcció i recobriment propi. Per confirmar si la fàbrica o el taller té aquestes condicions, la placa plana soldada es fabrica segons la norma JB/T7974-99. El producte es converteix en placa de costella i tipus de caixa. La cara de treball té una forma rectangular, feta de material HT200. La cara de treball adopta la tecnologia de rascada i trituració, i es pot mecanitzar una forma de V a la cara de treball. En forma de T. Ranures en forma d’U i forats circulars. Forats llargs, etc. La placa plana de soldadura és una eina de referència plana que s’utilitza per a la soldadura de la peça i la placa plana s’ha d’ajustar a l’horitzontal segons els requisits d’instal·lació. La càrrega es distribueix de manera uniforme a cada punt de suport. Quan s’utilitza a una temperatura ambient de 20 ± 5 ℃, s’hauria d’evitar la vibració.
