Silenciant vàlvula de control

El paper de la vàlvula de control de silenciador és evitar el flux en sentit contrari, només permetent que el medi flueixi en una direcció. Normalment, aquesta vàlvula és automàtica, en una direcció de flux de pressió de fluids, oberta de vàlvula; Flux de fluids en sentit contrari, per la pressió del fluid i la solapa de la vàlvula de la auto-gravetat de la solapa de la vàlvula al seient de la vàlvula, tallant així el flux. No és adequat per utilitzar -lo en medis que contenen partícules sòlides i viscositat.

Què és una vàlvula de revisió silenciosa?

Una vàlvula de comprovació silenciosa, un component essencial en diversos sistemes de canonades, està dissenyada per evitar el flux de retrocés alhora que minimitza el xoc hidràulic. A diferència de les vàlvules de comprovació tradicionals que es basen en un disc o bola ponderada, les vàlvules de comprovació silenciosa utilitzen un mecanisme únic que redueix significativament el soroll durant el funcionament. Aquesta característica els fa especialment avantatjosos en les aplicacions en què els nivells de soroll han de mantenir -se al mínim, com per exemple en la fontaneria residencial i comercial, els sistemes de climatització i els sistemes de protecció contra incendis.

La funció principal d’una vàlvula de revisió silenciosa és permetre que el fluid flueixi en una direcció mentre es tanqui automàticament per evitar el flux invers. Això s’aconsegueix mitjançant un mecanisme carregat de molla que respon ràpidament als canvis en la pressió de fluids. Quan el flux s’atura o comença a revertir, el disc de la vàlvula es tanca fortament per evitar qualsevol retrocés, salvaguardant eficaçment la integritat del sistema i protegint els equips dels possibles danys.

Un dels principals avantatges de les vàlvules de revisió silenciosa és la seva capacitat per reduir el martell d’aigua, un fenomen que es produeix quan el líquid en moviment es veu obligat a aturar -se sobtadament, creant augments de pressió que poden provocar danys i sorolls. El disseny de vàlvules de comprovació silenciosa mitiga aquestes ocurrències proporcionant una transició més suau per al flux de fluids, millorant així la longevitat i el rendiment generals dels sistemes de canonades.

En aplicacions comercials i industrials, la instal·lació de vàlvules de revisió silenciosa pot comportar estalvis importants en els costos i reparacions de manteniment causades per fuites o fallades de l’equip. La seva funció fiable per assegurar el flux unidireccional, juntament amb l’avantatge afegit d’un funcionament sense problemes, fa que les vàlvules de control silencioses siguin una elecció preferida per als enginyers i els dissenyadors del sistema.

En resum, una vàlvula de comprovació silenciosa és un dispositiu crucial per mantenir un control efectiu de flux i prevenir el flux de retrocés, amb propietats de reducció de soroll que la diferencien de les alternatives tradicionals.

Defensa doble: cancel·lació de soroll i protecció contra el martell d’aigua – Com les vàlvules de comprovació de silenciament

La vàlvula de control de silenciament de Storaen revoluciona la seguretat del sistema de bombes i la comoditat integrant dues funcions crítiques: la prevenció de martells d’aigua i la reducció del soroll, en una sola solució dissenyada. A diferència de les vàlvules de comprovació tradicionals que provoquen sorolls de “martell” pertorbadors i augment de la pressió destructiva, el nostre disseny combina un mecanisme de tancament lent carregat a la molla amb materials d’amortiment de soroll, cosa que el fa ideal per a edificis comercials, plantes industrials i complexos residencials on no són negociables.

1. Protecció contra el martell d’aigua: la ciència del tancament controlat

Al nucli de la nostra vàlvula de control de silenci hi ha un disc carregat de molla de precisió que garanteix un tancament gradual, que suprimeix el martell d’aigua:

Apagat de doble etapa: quan el flux de la bomba s’atura, el disc tanca el 80% ràpidament (en 0,5 segons) per arrestar el flux de retrocés, el 20% final es tanca lentament durant 3-15 segons (regulable mitjançant una vàlvula d’agulla), reduint els augments de pressió a ≤1,3x de la pressió de treball: un 40% més efectiu que les vàlvules de revisió estàndard.
Construcció robusta: un ferro dúctil o un cos d’acer inoxidable de 316L resisteix les pressions fins a 2,5MPa i les temperatures de -10 ° C a 80 ° C, mentre que una molla d’acer inoxidable resisteix a la corrosió, garantint una vida de més de 50.000 cicles en entorns durs.

2. Reducció del soroll: dissenyat per a un funcionament tranquil

Tres característiques de disseny treballen conjuntament per eliminar el dur "slam" de les vàlvules tradicionals:

Segellat infusionat de cautxú: un disc recobert de cautxú EPDM/NBR crea un segell suau i absorbent d’impacte, reduint el soroll de tancament en un 40% en comparació amb els contactes metàl·lics a metalls.
Camí de flux racionalitzat: un cos de vàlvula en forma de cintura minimitza la turbulència durant el flux cap endavant, tallant el soroll hidràulic (≤70dB) a la meitat, crític per a les sales de bombes adjacents a oficines o espais habitables.
Màniga de lubricació no metàl·lica: una màniga de guia recoberta de PTFE redueix la fricció entre el cos i el cos de la vàlvula, eliminant els grups de pas elevats comuns en vàlvules no desfilades.

3. Disseny versàtil per a aplicacions diverses

Disponible en mides de DN40 a DN500 amb connexions de brida (ASME B16.5/GB/T 17241.6), les nostres vàlvules de control de silenciament s’adapten a diversos sistemes:

Edificis comercials: instal·leu-los en punts de venda de bombes en sistemes de subministrament d’aigua d’alçada per protegir els canonades i mantenir la comoditat dels arrendataris.
Plantes industrials: manejar l’aigua bruta o els purins lleus amb un disseny de disc resistent a les deixalles, impedint l’obstrucció alhora que redueix el soroll a les instal·lacions de fabricació.
Sistemes residencials: prou tranquil per a les sales de bombes residencials, amb opcions de llautó sense plom que compleixen els estàndards de la FDA per a aigua potable.

Actualització a un control de líquids més tranquil i segur

No deixeu que el soroll i el martell d’aigua comprometin el rendiment del vostre sistema. Les vàlvules de comprovació de silenciament de Storaen proporcionen la doble protecció que necessiteu —per Operació i prevenció de fluxos de retrocés robust— entretinguts per ampliar la vida de la bomba, reduir el manteniment i crear entorns més còmodes.

Tant si esteu actualitzant una sala de bombes comercials com si dissenyeu un sistema d’aigua residencial, les nostres vàlvules de control de silenci proporcionen l’equilibri perfecte de seguretat i serenitat. Exploreu la nostra gamma avui i descobreix per què les indústries confien en Storaen per al control de fluids fiable i lliure de soroll.

Swing vs. Tipus d’elevació: Principis de reducció del soroll en profunditat de les vàlvules de control de silenciament

L’elecció entre les vàlvules de control de tipus Swing i de tipus elevador depèn de comprendre els seus mecanismes de reducció de soroll únics i els punts forts operatius. Storaen ofereix els dos dissenys, cadascun optimitzat per a necessitats específiques de control de líquids, és com funcionen i on excel·len en crear sistemes de canonades més tranquil i més segur.

1. Vàlvules de control de silenciament de tipus swing: flux de soroll baix amb moviment angular

Les vàlvules de tipus swing presenten un disc front:

Mecanisme de reducció del soroll:

Un disc recobert de cautxú (EPDM/NBR) i un disseny de seient tou absorbeixen un impacte durant el tancament, reduint el soroll "SLAM" en un 35% en comparació amb les vàlvules només metàl·liques.
Una molla amortida alenteix la rotació del disc, assegurant el segellat gradual fins i tot en sistemes de baixa pressió (≥0,05MPa), minimitzant les vibracions relacionades amb el martell de l’aigua (soroll ≤75dB).

Millor per:

Pipelines de gran diàmetre (DN80-DN600) en sistemes d’aigua industrial o bucles de climatització, on el seu disseny de destinació completa redueix la pèrdua de pressió en un 20% enfront dels tipus d’elevació.
Aplicacions de pressió moderada (≤1.6MPa) amb suports nets, ja que el disseny de frontissa és menys propens al bloqueig de les deixalles.

2. Vàlvules de control de silenciament de tipus elevador: tancament de precisió per a la tranquil·litat a alta pressió

Les vàlvules de tipus elevador utilitzen un disc en moviment vertical guiat per una tija, oferint un control més estret en escenaris d’alta pressió:

Mecanisme de reducció del soroll:
Un sistema ferroviari de doble guide estabilitza el moviment vertical del disc, eliminant el malbaratament lateral i la crida metàl·lica comuna en dissenys sense guiar.
Un disseny d’ictus curt (25–50mm) combinat amb una molla resistent garanteix un tancament ràpid però controlat (0,3 segons per a DN50), reduint el soroll de la pressió en un 40% en sistemes de fins a 2,5MPa.

Millor per:
Diametres petits a mitjans (DN15 – DN200) en edificis residencials o comercials, on l’espai és limitat i el funcionament tranquil és crític (soroll ≤65dB en sistemes d’aigua domèstica).
Aplicacions d’alta pressió, com les línies d’alimentació de la caldera, gràcies a la seva capacitat per gestionar les temperatures de fins a 150 ° C amb components d’acer inoxidable 316.

Diferències de disseny clau per al control del soroll

Superfície de segellat: els tipus de swing utilitzen seients amples i inclinats per a un contacte gradual; Els tipus d’elevació es basen en seients estrets i plans per a un tancament instantani i esmorteït.
Turbulència de flux: el camí racionalitzat de les vàlvules basculants redueix la turbulència en fluxos de baixa velocitat; La tija vertical de les vàlvules elevadores crea una resistència menor però excel·len en ambients d’alta velocitat i propensos al soroll.
Necessitats de manteniment: Les tiges guiades de les vàlvules elevadores requereixen lubricació periòdica (mànigues recobertes de PTFE en models de Storaen redueixen la fricció un 30%); Les articulacions de les vàlvules de swing necessiten mitjans lliures de deixalles per evitar que s’enganxin.

Solucions dissenyades de Storaen per a tots els escenaris

Avantatges del tipus Swing: revestiment epoxi opcional per a mitjans corrosius, brides ASME B16.5 per a la compatibilitat global i les proves de soroll que compleixen la ISO 3744 (estàndards d’enginyeria acústica).
Innovacions de tipus ascensor: ajust de precàrrega patentada de primavera (0–10n · m) a la velocitat de tancament ajustada, ideal per personalitzar els nivells de soroll en entorns sensibles com hospitals o hotels.

Trieu el tipus adequat per al vostre sistema

Prioritzeu l’espai i la baixa pressió: aneu amb les vàlvules de control de silenci de tipus swing si hi ha grans canonades.
Necessiteu alta pressió i precisió: opteu per les vàlvules de control de silenciament de tipus elevador en configuracions compactes i altes.

Els dos dissenys de Storaen asseguren una prevenció fiable del flux de retrocés alhora que aborda el soroll a la seva font, ja sigui a través del tancament angular gradual o del moviment vertical controlat. Exploreu la nostra gamma avui i descobreix com la nostra experiència en enginyeria pot proporcionar el control de fluids tranquil i eficient que mereix el vostre sistema.

1, Vàlvula de comprovació rotativa: la solapa de la vàlvula es va en forma de disc, girant al voltant de l’eix del canal del seient de la vàlvula per al moviment rotatiu, perquè el canal de la vàlvula en una resistència al flux racionalitzada que l’augment de la vàlvula de comprovació de les papallones és petita, adequada per a un baix cabal i un flux de canvis infreqüents en grans ocasions de calibre, però no s’ha d’utilitzar per al flux polsat i el seu rendiment de segellat no és tan bo com el tipus d’elevació. La vàlvula de comprovació de papallones es divideix en tipus de vàlvula única, tipus de doble vàlvula i tipus de múltiples vàlvules, aquestes tres formes són principalment segons el calibre de la vàlvula a la subdivisió, el propòsit és evitar que el medi aturi el flux o el flux de retrocés, debiliti el xoc hidràulic.

2, Vàlvula de comprovació de l’elevació: lliscant de la vàlvula al llarg de la línia central vertical de la vàlvula de verificació del cos de la vàlvula, la vàlvula de comprovació del silenciador només es pot instal·lar a la canalització horitzontal, a la vàlvula de vàlvula de vàlvula de verificació de petit diàmetre d’alta pressió. La forma del cos de la vàlvula de la vàlvula de silenciador és la mateixa que la de la vàlvula del globus (que es pot generalitzar amb la vàlvula del globus), de manera que el seu coeficient de resistència al fluid és més gran. La seva estructura és similar a la vàlvula del globus, el cos de la vàlvula i la solapa de la vàlvula i la mateixa que la vàlvula del globus.

La part superior de la solapa de la vàlvula i la part inferior de la coberta de la vàlvula es processen amb la màniga guia, i la guia de la solapa de la vàlvula es pot aixecar i baixar lliurement a la guia de la vàlvula, quan el medi flueix aigües avall, la solapa de la vàlvula s’obre per l’empenta mitjana, i quan el medi s’atura, la volada de la vàlvula es desemboca al seient per auto-parpellejador i s’atura el medi de la part posterior. Direcció del canal de medis i la direcció del canal de la vàlvula i la direcció del canal del seient de la vàlvula i la direcció del canal del seient de la vàlvula perpendicular; La vàlvula de verificació de l’elevació vertical, l’entrada d’entrada i la direcció del canal de sortida i la direcció del canal del seient de la vàlvula és la mateixa, la resistència al flux és menor que la recta.

3, Vàlvula de revisió del disc inclinant: la solapa de la vàlvula gira al voltant del passador de la vàlvula de verificació del seient de la vàlvula. Més senzill que l’estructura de la vàlvula de revisió del disc, només es pot instal·lar al gasoducte horitzontal, millor segellat.

4, Vàlvula de control esmicolat: la solapa de la vàlvula llisca per la línia central del cos de la vàlvula. La vàlvula de verificació de canonades és una vàlvula de nova sorra, la seva petita mida, pes lleuger, bona tecnologia de processament, és una de la direcció de desenvolupament de la vàlvula de verificació. Però el coeficient de resistència al fluid és lleugerament més gran que la vàlvula de control del swing.

5, Vàlvula de comprovació de compressió: aquesta vàlvula està feta per a l’aigua d’alimentació de la caldera i la vàlvula de tall de vapor, té una vàlvula de control d’elevació i una vàlvula integrada de vàlvula o una vàlvula d’angle. A més, n’hi ha: alguns no s’apliquen a la instal·lació de la bomba de les vàlvules de verificació, com ara la vàlvula inferior, la vàlvula de verificació de tipus Y carregada per molla.

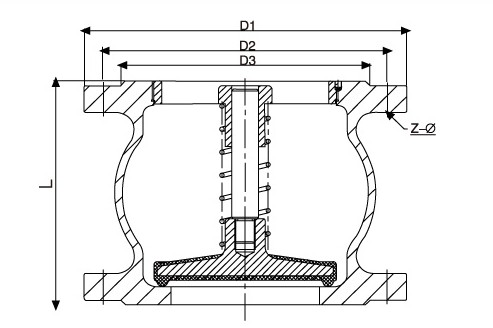

Diagrama d’estructura de la vàlvula de control de silenciador d’estalvi d’energia:

1 、 El cos de la vàlvula adopta un disseny de forma de "tambor de cintura", millora la direcció del flux mitjà, redueix el coeficient de resistència al flux.

2, la vàlvula adopta una forma d’estructura curta, tot i que la pèrdua del cap és lleugerament més gran que la vàlvula de control de la muda d’elevació, però el volum és petit i barat.

3 、 Estructura compacta, màniga de lubricació no metàl·lica s’instal·la entre l’eix de guia i el marc de guia, la solapa de la vàlvula és flexible i no produirà fenomen de retenció.

4, anell de segell de goma d’esquelet fixat directament al cos de la vàlvula, per evitar el medi durant molt de temps en el recorregut directe de l’anell de segell, la vida del servei s’amplia significativament, robusta i duradora.

5 、 Els traços d’obertura i tancament curts de la solapa de la vàlvula poden prevenir eficaçment el martell d’aigua.

6 、 Aplicable als sistemes de subministrament i drenatge d’aigua, xarxa de construcció d’alçada, es pot instal·lar a la sortida de la bomba, l’estructura és lleugerament modificada, es pot utilitzar com a vàlvula inferior de succió, però no per a la xarxa d’aigües residuals.

1, la vàlvula que s’utilitza, el medi flueix en la direcció de la fletxa que es mostra.

2, quan el medi flueix en la direcció especificada, s’obrirà la solapa de la vàlvula pel paper de la força mediàtica; Conversa als mitjans de comunicació, a causa del pes propi de la solapa de la vàlvula i la solapa de la vàlvula pel paper de la força inversa de medi, de manera que la solapa de la vàlvula i la superfície de segellat del seient de la vàlvula es van tancar per evitar el propòsit del medi.

3 、 La superfície de segellat del cos de la vàlvula i la solapa de la vàlvula està soldada amb acer inoxidable.

4 、 La longitud de l’estructura s’ajusta a l’estàndard GB/T12221-2005, la connexió de brida s’ajusta a l’estàndard GB/T17241.6-2008.

1, l’accés de la vàlvula als dos extrems s’ha de bloquejar i l’existència d’interior sec i ventilat. Si s’emmagatzema durant molt de temps, s’ha de comprovar amb freqüència per evitar l’oxidació i la corrosió.

2 、 La vàlvula s’ha de netejar abans que s’eliminin els defectes causats durant el transport.

3 、 La instal·lació s’ha de comprovar detingudament als signes de vàlvula i plaques de nom per assegurar el compliment de l’ús de requisits.

4 、 La vàlvula s’instal·la al gasoducte horitzontal amb el capó cap amunt.

Preguntes freqüents de la vàlvula de comprovació silenciosa

Què és una vàlvula de revisió silenciosa i com funciona?

Una vàlvula de comprovació silenciosa és un dispositiu mecànic que permet que el líquid flueixi en una direcció mentre impedeix el flux de retrocés. Funciona amb un disc frontissat o un mecanisme de molla que s’obre quan la pressió del fluid al costat de l’entrada supera la pressió al costat de la sortida. A mesura que el flux disminueix o reverteix, la vàlvula es tanca en silenci, minimitzant el martell i les vibracions de l’aigua, cosa que la converteix en una elecció ideal per a aplicacions residencials i industrials.

De quins materials es fan les vàlvules de control silencioses?

Les nostres vàlvules de revisió silenciosa estan construïdes a partir de materials d’alta qualitat com ara llautó, acer inoxidable o PVC, segons el model específic. Aquests materials estan dissenyats per a la durabilitat i la resistència a la corrosió, garantint una llarga vida útil i un rendiment fiable en diversos sistemes de transport de fluids.

Puc instal·lar la vàlvula de comprovació silenciosa en qualsevol orientació?

Si bé les vàlvules de control silencioses estan dissenyades per ser versàtils, és fonamental instal·lar -les segons les instruccions del fabricant. Normalment, aquestes vàlvules s’han d’instal·lar en posició horitzontal, amb la direcció de flux indicada per una fletxa del cos de la vàlvula. Això garanteix una funcionalitat òptima i evita problemes relacionats amb el flux de retrocés o el desgast prematur.

Com minimitza la vàlvula de comprovació silenciosa minimitza el soroll i el martell d’aigua?

El disseny de la vàlvula de comprovació silenciosa incorpora funcions que redueixen els efectes del soroll i del martell d’aigua. Les vàlvules utilitzen un mecanisme de tancament lent que torna a situar el disc al cos de la vàlvula en lloc de tancar-se. Aquest tancament gradual disminueix el flux turbulent i minimitza el xoc hidràulic, garantint un funcionament més tranquil i ampliant la vida útil del vostre sistema de fontaneria.

Quines aplicacions són adequades per utilitzar vàlvules de revisió silenciosa?

Les vàlvules de revisió silenciosa són ideals per a una àmplia gamma d’aplicacions, inclosos els sistemes de fontaneria, el reg, la gestió d’aigües residuals i els processos de líquids industrials. Són especialment beneficiosos en els sistemes on la reducció del soroll és una prioritat o on el flux de retrocés pot causar interrupcions operatives. Ja sigui per a ús residencial o comercial, aquestes vàlvules garanteixen un control de líquids eficient i fiable.

Com puc determinar la mida adequada de la vàlvula de comprovació silenciosa del meu sistema?

Per determinar la mida adequada d’una vàlvula de comprovació silenciosa del sistema, avalueu primer la mida de la canonada i el cabal del fluid amb què esteu treballant. La mida de la vàlvula ha de coincidir amb la mida de la canonada nominal per assegurar un flux òptim i evitar restriccions. A més, considereu la qualificació de pressió i la compatibilitat amb el tipus de fluid. Si necessiteu ajuda, els nostres experts estan disponibles per ajudar -vos a guiar -vos a l’elecció ideal per a les vostres necessitats específiques.
