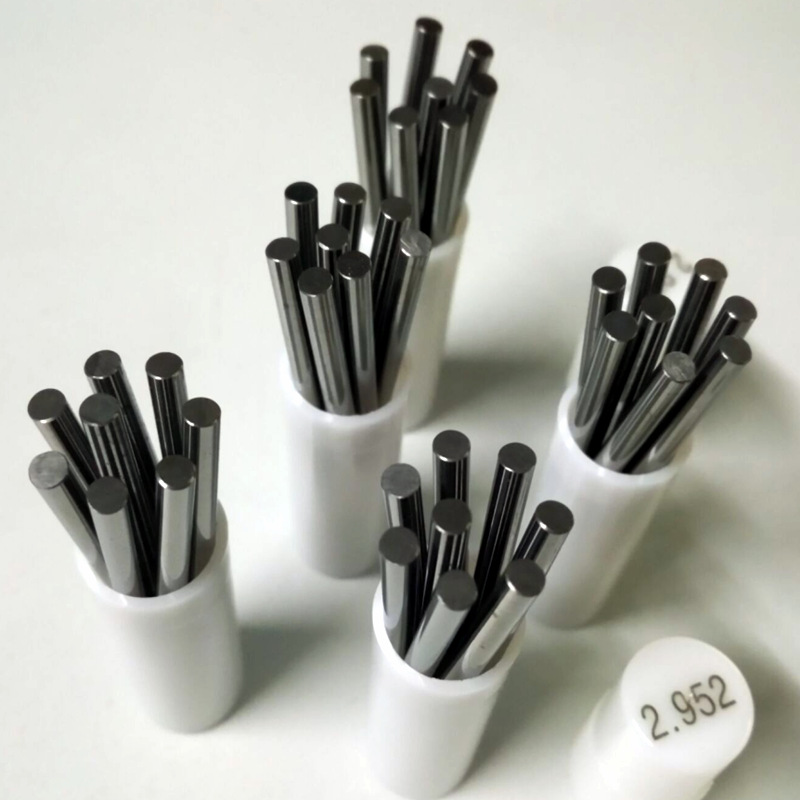

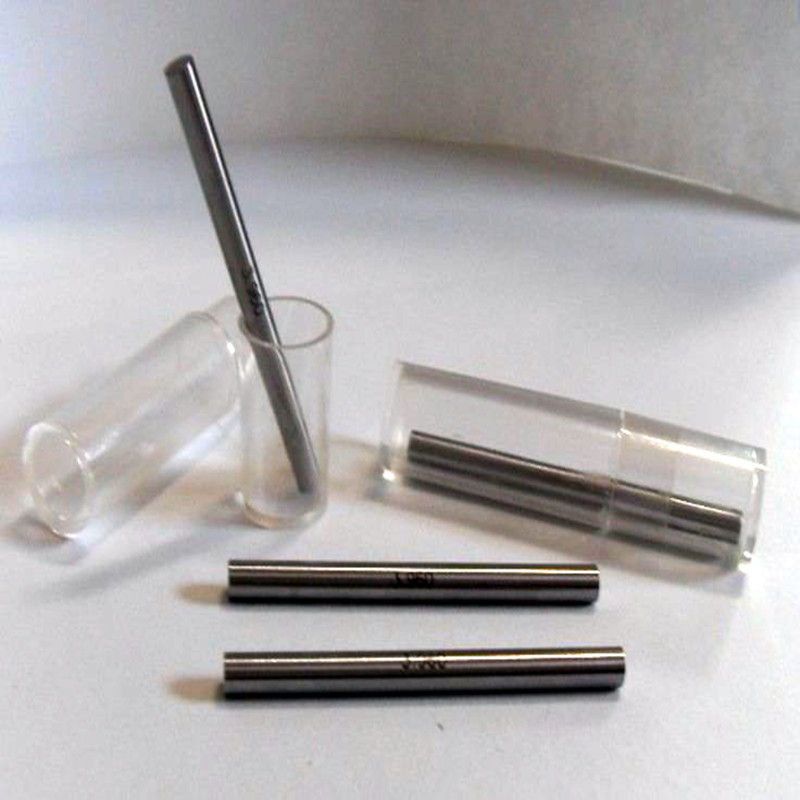

Pin Gauge-ca

En forma de cilindre, l’escala es llegeix des del diàmetre del cilindre, quan es mesura, el calibre del tap és perpendicular a la secció transversal del forat rodó, a través del forat rodó. Si no podeu passar, substituïu el calibre de plug de diàmetre menor; Si podeu passar i el buit és massa gran, substituïu el calibre de plug de diàmetre més gran. Fins que la cerca del calibre de connexió adequat passi pel forat rodó, i hi ha una lleugera sensació de fricció (necessiteu sentir el judici), el diàmetre interior del forat rodó és el diàmetre del calibre del tap tipus pin.

Què és un calibre de pin?

Els calibres de pin són normalment d’acer endurit o altres materials duradors per resistir el desgast i la deformació, garantint la fiabilitat a llarg termini en diversos entorns de fabricació. Aquests calibres tenen diverses mides estàndard, permetent als usuaris seleccionar el passador correcte per al diàmetre específic del forat que necessiten per mesurar. Val la pena assenyalar que els calibres de PIN sovint es classifiquen en dos tipus: anar a calibrar i calibrar. El calibre PIN GO s’utilitza per verificar que un forat es troba dins de la tolerància especificada, mentre que el calibre de passador sense goons comprova si el forat supera els límits especificats.

L’avantatge principal d’utilitzar un calibre PIN rau en la seva simplicitat i precisió. A diferència dels pinces o d’altres eines de mesura que poden introduir un error humà, els calibres de PIN proporcionen una avaluació senzilla del passatge. Quan un calibre de pin s’adapta perfectament a un forat, confirma que la mida del forat està dins de la tolerància. Si no s’ajusta o s’aprofita massa, indica un problema potencial que cal abordar.

Els calibres de PIN tenen un paper crític en els processos d’assegurament de la qualitat en indústries com l’automoció, l’aeroespacial i la fabricació, on la precisió és primordial. Mitjançant els calibres de PIN, les organitzacions poden mantenir estàndards d’alta qualitat, assegurar el rendiment funcional de les parts muntades i, finalment, millorar la fiabilitat del producte.

Ús del calibre PIN

En el terreny de l’enginyeria i la fabricació, la precisió és primordial. Una eina essencial que té un paper crucial en aconseguir aquesta precisió és el calibre PIN. Un calibre de pin és una eina cilíndrica que s’utilitza per mesurar el diàmetre dels forats o l’amplada de les ranures. Està dissenyat per proporcionar mesures precises i repetibles, cosa que el converteix en un actiu indispensable per al control de qualitat en diverses indústries.

Els calibres de pin tenen diverses mides i normalment es fabriquen amb materials de gran qualitat com l’acer inoxidable, garantint la durabilitat i la resistència al desgast. Amb un nivell de tolerància estàndard, aquests calibres permeten als usuaris avaluar si una dimensió específica es troba dins dels límits acceptables. Els fabricants solen utilitzar mesuradors per verificar les dimensions de les parts mecanitzades, garantint que compleixin les especificacions necessàries abans de passar a la següent etapa de producció.

L’aplicació d’un calibre PIN és senzilla. Per mesurar el diàmetre d’un forat, l’usuari selecciona la mida del calibre PIN adequat i l’insereix al forat. Si el passador s’adapta perfectament sense força excessiva, indica que el diàmetre és correcte. Per contra, si el calibre PIN no encaixa, es requereix més inspecció per determinar si la part està dins de la tolerància.

A més, també es poden utilitzar els calibres de PIN per a la calibració d’altres instruments de mesura, garantint que proporcionen lectures precises. Aquest aspecte els fa vitals no només en la fabricació, sinó també en entorns de laboratori on les mesures precises són crucials.

Classes de calibre de pin

Els calibres de PIN es classifiquen principalment en tres classes: A, B i C. Cada classe serveix per a un propòsit únic i s’adhereix a toleràncies específiques, permetent als enginyers seleccionar el calibre adequat per a les seves necessitats.

Els calibres de la classe A es fabriquen amb la màxima precisió i són ideals per a aplicacions que requereixen toleràncies estretes. Aquests calibres s’utilitzen habitualment en situacions en què és necessari un alt nivell de precisió, com per exemple per calibrar instruments de mesura o en processos de control de qualitat on la validació de les dimensions del component és fonamental.

Els calibres de la classe B ofereixen un equilibri entre la precisió i la rendibilitat. Són adequats per a tasques generals de mesura i sovint s’utilitzen al pis de la botiga on es fan mesures freqüents. Tot i que no proporcionen el mateix nivell de precisió que els calibres de classe A, encara són vitals per mantenir una qualitat constant en els processos de producció.

Els calibres de pin de classe C estan dissenyats per a aplicacions menys exigents, sovint serveixen com a eina d’inspecció ràpida o per a controls aspres. Les seves toleràncies són més grans, fent -les menys precises, però també més econòmiques. Els calibres de classe C s’utilitzen habitualment en situacions en què no és essencial una alta precisió, permetent un procés de mesura més eficient sense necessitat de la precisió refinada de les classes anteriors.

estàndard ： GB/T1957

Makings ： GCR15

Unitat ： mm
