Guia ferrocarril

Lloc d’origen ： Hebei, Xina

Garantia ： 1 any

Suport personalitzat ： OEM, ODM, OBM

Nom de marca ： storan

Número de model ： 2008

Material ： HT200-HT300

Precisió ： personalitzada

Mode de funcionament ： Personalitzat

Pes de l’article ： Personalitzat

Capacitat ： Personalitzada

Especificació ： 1500-4000mm de longitud o personalitzar

Superfície ： T-Slots

Duresa de la superfície de treball ： HB160-240

Tractament superficial ： Manques

Procés de foneria ： Castura de sorra de resina

Pintura ： Primer i pintura facial

Recobriment de superfície ： L’oli d’escabetx i el plàstic o cobert amb pintura anticorrosió

Grau de precisió ： 2-3

Temperatura de treball ： (20 ± 5) ℃

Embalatge ： Caixa de contraplacat

Temps de conducció

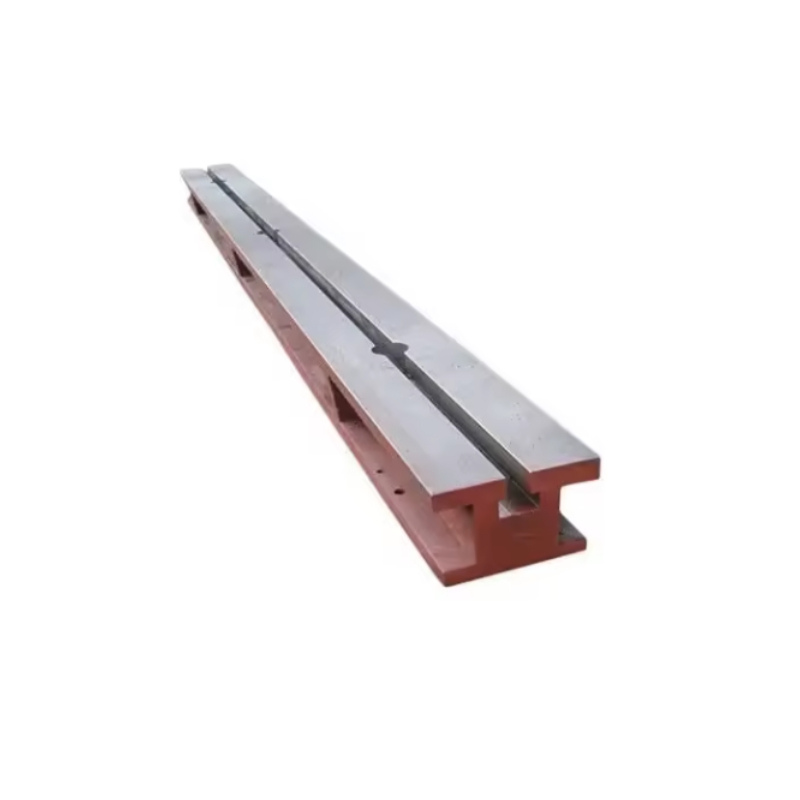

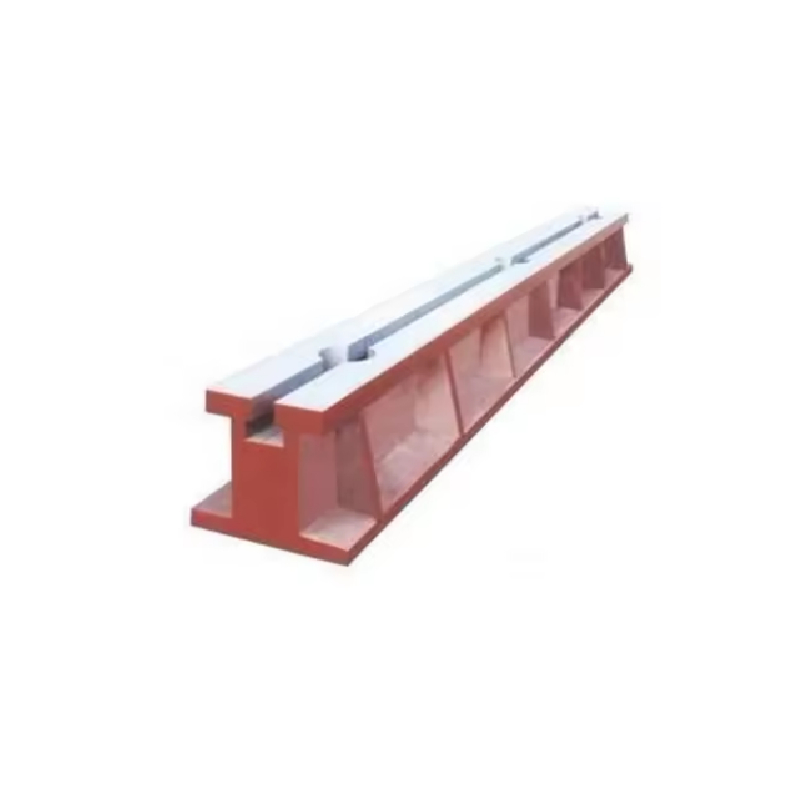

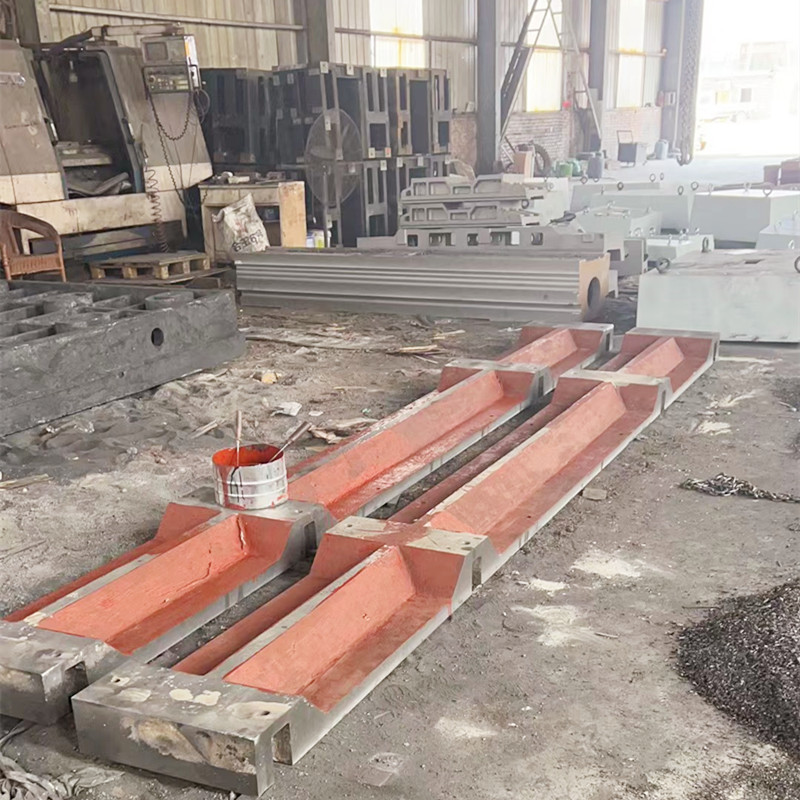

Els productes de ferrocarril terrestre T de ferro colat també es coneixen com: ferrocarril mòlt, ferrocarril mòlt de T-Groove, feix de terra, ferro de ranura a terra, ferro de ranura de fonament, plataforma única de groove t, ferrocarril de ferro colat.
L’objectiu principal del ferrocarril terrestre de fosa t-groove és dissenyar-lo i muntar-lo en una plataforma de feixos de fosa basada en els punts fixos de l’equip. S’utilitza principalment per al muntatge, proves, soldadura i inspecció d’equips grans.

Els avantatges materials de les baranes de terra de fosa t-groove:
Els avantatges de les baranes de terra de fosa de ferro fossat: mitjançant les baranes de terra de ferro colat, no és necessari convertir-los en grans plataformes, cosa que estalvia costos de material i ocupa un espai reduït, amb la qual cosa es produeix una elevada rendibilitat.

El material del ferrocarril terrestre de fosa T de ferro t de la fosa és el ferro de fosa gris de gran resistència HT200-250, amb una duresa superficial de treball de HB170-240. El càsting ha sofert dues rondes de recuit artificial a 600 ℃ -700 ℃ o envelliment natural durant 2-3 anys per eliminar completament l’estrès intern, amb una precisió estable i una bona resistència al desgast.

Fosa de sorra de resina: com la fabricació ferroviària de guia garanteix l’estabilitat

La precisió en els carrils de guia lineal comença amb l’excel·lència de la fabricació. Storaen utilitza fosa avançada de sorra de resina per enginyar rails de guia lineal de gran resistència que ofereixen estabilitat inigualable per a aplicacions de la indústria aeroespacial, automoció i pesada. A continuació, es mostra com el nostre procés garanteix la fiabilitat i el rendiment a tots els tipus de ferrocarril de guies:

1. Excel·lència material: ferro colat HT200-HT300 per a demandes industrials

La fosa de sorra de resina comença amb la selecció de ferro de colat gris HT200-HT300 (duresa de 160–240HB), escollida per:

Força equilibrada: 200–300MPA La resistència a la tracció suporta 5-50 tones d’equips mòbils, ideals per a carrils de guia lineal resistents.
Resistència a l’estrès: l’estructura uniforme de gra redueix l’estrès intern en un 40% i la colada de sorra verda, minimitzant la deformació en ambients de 10 ° C a 40 ° C per al rendiment consistent de la guia de la màquina.

2. Motching de precisió per a geometries complexes

La sorra de resina autònoma permet els tipus de baranes de guia complexos amb toleràncies estretes:

Precisió del patró de CNC: dimensions T-slot (amplada de 14 a 36 mm, de 8 a 20 mm de profunditat) aconseguides amb una precisió de ± 0,1 mm per a la integració perfecta amb els sistemes d’automatització.
Estabilitat del nucli: els nuclis interns mantenen la rectitud de 0,05 mm/m, evitant defectes i assegurant la plana de classe 2-3 (≤0,02mm/m per a les baranes de 2000 mm) –crítica per a l’alineació de precisió.

3. Tractament tèrmic per a la durabilitat i l’estabilitat

Un procés en tres passos millora el rendiment del ferrocarril:

Relevació de l’estrès (550 ° C/4H): Elimina el 90% de l’estrès de fosa per evitar la deformació durant el mecanitzat/transport.
Normalització: refina l’estructura del gra per a la resistència al desgast de 2x en aplicacions de cicle elevat (10.000 cicles de càrrega més).
Superfície: acaba a RA ≤1,6 μm per a un moviment suau i una fricció mínima en sistemes automatitzats.

4. Disposició personalitzable i capacitat de càrrega

Storaen s’adapta a totes les necessitats de càrrega i càrrega del ferrocarril:

Interval estàndard: 1500–4000mm de longitud, amplada de 200–500mm per a ús comú; Mides personalitzades de fins a 6.000 mm per a maquinària sobredimensionada.
Disseny reforçat: les estructures web augmenten la capacitat de càrrega en un 30% (fins a 80 tones/m) sense pes afegit, ideal per al muntatge aeroespacial que requereix precisió i mobilitat.

5. Storaen’s Casting Advantage

Versatilitat: produeix tots els tipus de ferrocarril de guia, des de carrils de precisió lleugers fins a models resistents a resistents, amb la mateixa precisió.
Assegurança de qualitat: proves d’escaneig làser 3D/cmm garanteix el compliment de GB/T 1958-2017/ISO 1101, avalat per una garantia d’un any contra la deriva dimensional.
Eficiència: 500pCs/Day Capacity proporciona rails estàndard en 7 dies, solucions personalitzades en 4-6 setmanes: equilibri la velocitat i l’estabilitat.

L’estabilitat en els carrils de guia lineal està dissenyada, no accidental. La fosa de sorra de resina de Storaen combina materials premium, modelat de precisió i un rigorós tractament tèrmic per lliurar carrils de guia lineal i baranes de guia de màquines que satisfan les més dures exigències industrials. Exploreu els nostres tipus de ferrocarril de guia avui i experimenteu la diferència que la fabricació avançada fa en el rendiment i la longevitat dels equips.

Com els carrils de guia substitueixen les plaques de superfície de ferro colat per estalviar costos

Les plaques tradicionals de superfície de ferro colat dominen el muntatge i la inspecció industrials, però els seus costos de mida fixa i elevats de manteniment desafien l’eficiència de fabricació moderna. Storaen introdueix els carrils de guia lineal com a alternativa rendible, proporcionant precisió, flexibilitat i fins a un 30% d’estalvi total de costos en comparació amb les plaques convencionals. A continuació, es mostra com els nostres tipus de ferrocarril de guia redefineixen el treball industrial:

1. Disseny d’estalvi d’espai: 50% de reducció de l’empremta

Les plaques de ferro colat (per exemple, 2000x1500mm) requereixen un ampli espai i fonaments pesats, però les baranes lineals de Storaen ofereixen solucions modulars i racionalitzades:

Flexibilitat vertical i horitzontal: baranes de guia vertical (per exemple, models d’alçada de 1500 mm) muntant -se verticalment a parets o estands, creant espais de treball de muntatge 3D sense sacrificar la superfície del pis – ideal per a cèl·lules robotitzades compactes o estacions de soldadura automatitzades.
Longituds personalitzables: La mida de la guia estàndard oscil·la entre 1000 i 4000mm, amb un splicing perfecte per a aplicacions sobredimensionades (fins a 6.000 mm), reduint els residus de materials un 40% enfront de les plaques de ferro colat de tall a mida.

2. Precisió rendible sense compromís

Mentre que les plaques de ferro colat aconsegueixen la planitud de la classe 2 (≤0,02mm/m), les baranes de la guia lineal acabades de terra de Storaen coincideixen amb aquesta precisió a un 30% més baix del preu del ferrocarril:

Eficiència del material: la construcció de ferro colat HT200 (duresa de 180 HB) utilitza un 25% menys de material que les plaques de superfície sòlida mantenint 50 tones/m de càrrega, equilibrant rigidesa i economia.
Manteniment reduït: els acabats d’oli d’escobriment anti-corrosió (gruix de 5 μm) protegeixen contra el refrigerant i la humitat, ampliant la vida del servei per 2x en comparació amb les plaques no recobertes que requereixen un ressorgiment anual (un cost de 5.000 dòlars+ per a grans plaques).

3. Adaptabilitat per a fluxos de treball dinàmics

Les plaques fixes de ferro colat lluiten amb les necessitats de producció canviants, però els nostres tipus de baranes de guia excel·len en versatilitat:

Disseny modular de t-slot: ranures de 14–36 mm d’amplada (± 0,1 mm de tolerància) Accepten pinces d’alliberament ràpid, braços robòtics o eines de mesura, permetent la reconfiguració del dispositiu de 5 minuts enfront de 2 hores més per a les configuracions basades en plaques.
Rendiment resistent: Guia lineal reforçada de respostes (80 tones/m de càrrega) Suporten equips grans com ara components de premsa d’estampació o seccions de fuselatge aeroespacial, substituint conjunts de múltiples plaques per sistemes ferroviaris únics que simplifiquen l’alineació.

4. Proposta de valor de Storaen: més que un estalvi de costos

Desplegament ràpid: els carrils pre-mecanitzats estan preparats per a la instal·lació, reduint el temps de configuració en un 60% en comparació amb les plaques de ferro colat per anivellar i ancorar.
Solucions personalitzades: Necessiteu recobriments anti-magnètics per al conjunt d’electrònica o la mida de la guia de gran mida per a la fabricació d’aerogeneradors? El nostre equip OEM ofereix carrils a mida de la màquina en 4-6 setmanes, sense recàrrecs mínims de comandes.
Assegurança de qualitat: cada ferrocarril compleix les toleràncies geomètriques GB/T 1958-2017 i inclou una garantia d’un any: elimineu el risc d’invertir en alternatives pressupostàries amb menys rendiment.

5. Aplicacions on els estalvis de costos compleixen el rendiment

Muntatge d’automòbils: substituïu les plaques de ferro colat de 3m² per dos carrils de guia lineal de 2000 mm, estalviant 10.000 dòlars en costos anticipats i un 20% d’espai per a l’alineació de blocs del motor.
Eina aeroespacial: els carrils lineals de guia lineal (30% més lleugers que les plaques equivalents) redueixen els requisits de càrrega de la grua durant la inspecció de components de l’ala, disminuint els costos d’energia operativa.
Mecanatge general: Tipus de ferrocarril de guia portàtil (pes de 50–100kg) Elimineu la necessitat d’instal·lacions de plaques permanents, ideals per a botigues de treball amb reconfiguració d’equips freqüents.

No deixeu que les plaques de ferro colades obsoletes drenin el vostre pressupost i espai de terra. La guia lineal de Storaen Rails proporciona la precisió que necessiteu a una fracció del cost, amb modularitat per a les vostres operacions a prova de futur. Des de carrils de guia lineal de gran servei per a gegants industrials fins a guies personalitzables Tipus de ferrocarril per a aplicacions de nínxol, redefinem el valor en les solucions de treball. Exploreu les nostres opcions de preus de la guia competitiva avui i comenceu a estalviar sense sacrificar el rendiment.

•
• Descripció del text de la imatge 1
•
•

Especificació i model (longitud x amplada x alçada) (unitat: mm)

1500 x 150 x 150 1500 x 200 x 150 1500 x 250 x 300 1500 x 300 x 400

2000 x 200 x 300 2000 x 250 x 300 2000 x 300 x 350 2000 x 350 x 350

2500 x 200 x 300 2500 x 250 x 300 2500 x 300 x 350 2500 x 300 x 400

2750 x 200 x 300 2750 x 250 x 300 2750 x 300 x 350 2750 x 300 x 400

3000 * 300 * 300 3000 * 300 * 350 3000 * 300 * 400 3000 * 320 * 400

3200 * 300 * 300 3200 * 300 * 350 3200 * 300 * 400 3200 * 320 * 400

3500 * 300 * 300 3500 * 300 * 350 3500 * 300 * 400 3500 * 320 * 400

4000 x 300 x 300 4000 x 300 x 350 3500 x 300 x 400 4000 x 320 x 400

4500 x 300 x 350 4500 x 300 x 400 4500 x 320 x 400 4500 x 350 x 400

5000 x 300 x 400 5000 x 350 x 400 5000 x 400 x 450

Especificació tècnica del ferrocarril de la planta de la planxa de ferro de ferro colat:
